ROLAMENTO LINEAR
Marca: MOVIMENTAÇÃO LINEAR

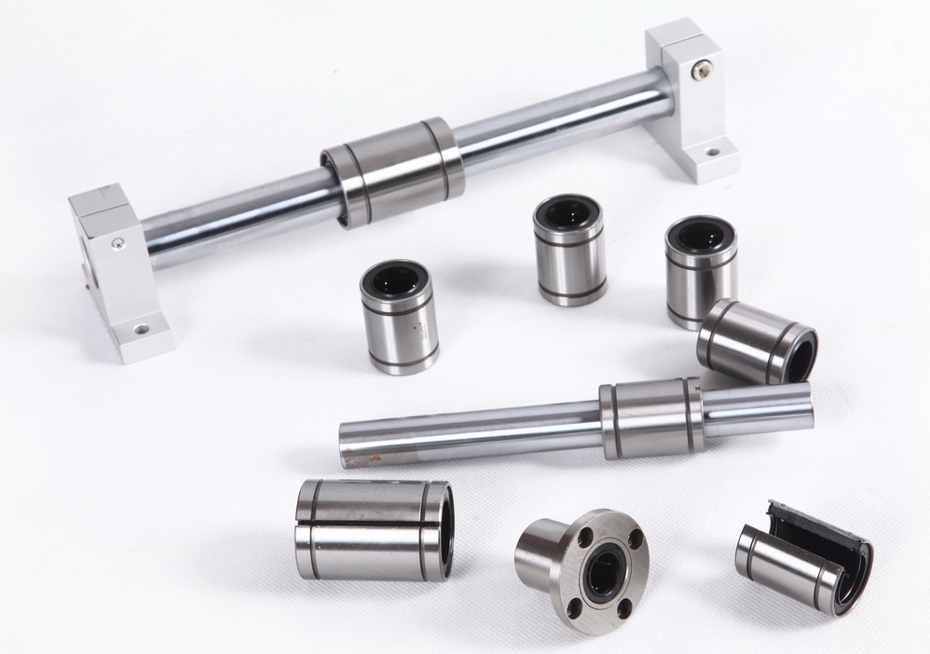

Os rolamentos lineares também chamados Buchas de Esferas Linear, são rolamentos composto por uma gaiola de polímero com segmentos de pista de aço temperado com raspadores e esferas em aço rolamento. Os rolamentos lineares trabalham conjugado com eixos lineares e as aplicações são variadas, podem ser suportados apenas nas extremidades ou em suporte/mancal.
Os rolamentos lineares são utilizados para diversas aplicações que necessitem de avanço e retorno com movimento linear.
Em conjunto com o eixo permitem uma construção simples, econômica e precisa.
O eixo precisa ser duro quando usado com rolamento linear.
(recomendado Eixo Retificado AÇO SAE 52100, dureza 58 a 64 HRC, tolerância h6 padrão).

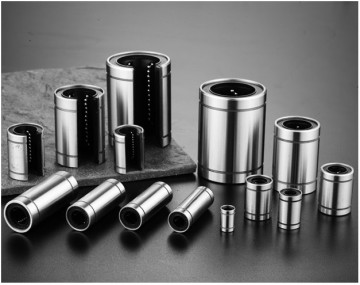

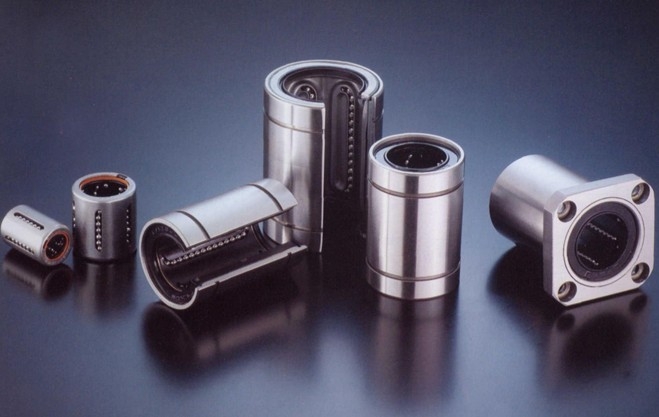

Os rolamentos lineares podem ser simples fechados, ajustáveis, abertos, com flanges e ou montados em casulo de alumínio denominados pillow block.
Os modelos disponíveis para ROLAMENTO LINEAR são:
Rolamento Linear Simples LME = KB (padrão europeu):
- FECHADO = UU / = KB_PP
- AJUSTÁVEL = UUAJ / KBS_PP
- ABERTO = UUOP / KBO_PP
- MEDIDAS EM mm
LME 5UU = 5 x 12 x 22 = ( KB5 )
LME 8UU = 8 x 16 x 25 = ( KB8 )
LME 12UU = 12 x 22 x 32 = ( KB12 )
LME 16UU = 16 x 26 x 36 = ( KB16 )
LME 20UU = 20 x 32 x 45 = ( KB20 )
LME 25UU = 25 x 40 x 58 = ( KB25 )
LME 30UU = 30 x 47 x 68 = ( KB30 )
LME 40UU = 40 x 62 x 80 = ( KB40 )
LME 50UU = 50 x 75 x 100 = ( KB50 )
LME 60UU = 60 x 90 x 125 = ( KB60 )
LME 80UU = 80 x 120 x 165 = ( KB80 )
- Rolamento Linear (ESPECIAL) LONGO LME-L (padrão europeu).
- FECHADO = UU // AJUSTÁVEL = UUAJ // ABERTO = UUOP
- MEDIDAS EM mm
LME 8LUU = 8 x 16 x 46
LME 12LUU = 12 x 22 x 61
LME 16LUU = 16 x 26 x 68
LME 20LUU = 20 x 32 x 80
LME 25LUU = 25 x 40 x 112
LME 30LUU = 30 x 47 x 123
LME 40LUU = 40 x 62 x 151
LME 50LUU = 50 x 75 x 192
LME 60LUU = 60 x 90 x 209

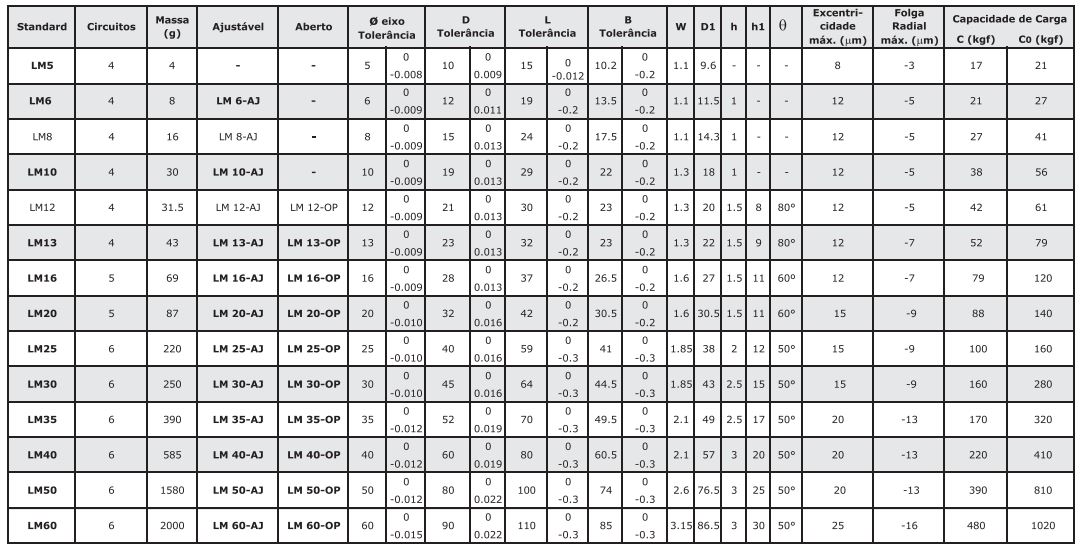

- Rolamento Linear LM (padrão japonês)
- FECHADO = UU // AJUSTÁVEL = UUAJ // ABERTO = UUOP
- MEDIDAS EM mm
LM 3UU = 3 x 7 x 10
LM 4UU = 4 x 8 x 12
LM 5UU = 5 x 10 x 15
LM 6UU = 6 x 12 x 19
LM 8UU = 8 x 15 x 24
LM 10UU = 10 x 19 x 29
LM 12UU = 12 x 21 x 30
LM 13UU = 13 x 23 x 32
LM 16UU = 16 x 28 x 37
LM 20UU = 20 x 32 x 42
LM 25UU = 25 x 40 x 59
LM 30UU = 30 x 45 x 64
LM 35UU = 35 x 52 x 70
LM 40UU = 40 x 60 x 80
LM 50UU = 50 x 80 x 100
LM 60UU = 60 x 90 x 110
- Rolamento Linear (ESPECIAL) LONGO LM-L (padrão japonês)
- FECHADO = UU // AJUSTÁVEL = UUAJ // ABERTO = UUOP
- MEDIDAS EM mm
LM 6LUU = 6 x 12 x 35
LM 8LUU = 8 x 15 x 45
LM 10LUU = 10 x 19 x 55
LM 12LUU = 12 x 21 x 57
LM 13LUU = 13 x 23 x 61
LM 16LUU = 16 x 28 x 70
LM 20LUU = 20 x 32 x 80
LM 25LUU = 25 x 40 x 112
LM 30LUU = 30 x 45 x 123
LM 35LUU = 35 x 52 x 135
LM 40LUU = 40 x 60 x 154
LM 50LUU = 50 x 80 x 192
LM 60LUU = 60 x 90 x 209
- Rolamento Linear LMB (POLEGADAS)
- FECHADO = UU // AJUSTÁVEL = UUAJ // ABERTO = UUOP
LMB 4UU = 1/4 x 1/2 x 3/4
LMB 6UU = 3/8 x 5/8 x 7/8
LMB 8UU = 1/2 x 7/8 x 1.1/4
LMB 10UU = 5/8 x 1.1/8 x 1.1/2
LMB 12UU = 3/4 x 1.1/4 x 1.5/8
LMB 16UU = 1" x 1.9/16 x 2.1/4
LMB 20UU = 1.1/4 x 2" x 2.5/8
LMB 24UU = 1.1/2 x 2.3/8 x 3"
LMB 32UU = 2" x 3" x 4"
- Rolamento Linear KH - COMPACTO
- MEDIDAS EM mm
KH 0622PP = 6 x 12 x 22
KH 0824PP = 8 x 15 x 24
KH 1026PP = 10 x 17 x 26
KH 1228PP = 12 x 19 x 28
KH 1428PP = 14 x 21 x 28
KH 1630PP = 16 x 24 x 30
KH 2030PP = 20 x 28 x 30
KH 2540PP = 25 x 35 x 40
KH 3050PP = 30 x 40 x 50
KH 4060PP = 40 x 52 x 60
KH 5070PP = 50 x 62 x 70
Consulte maiores informações com nosso departamento técnico.
*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
