ACOPLAMENTOS DE CORRENTES - Furo Piloto ou Furação sob Medida

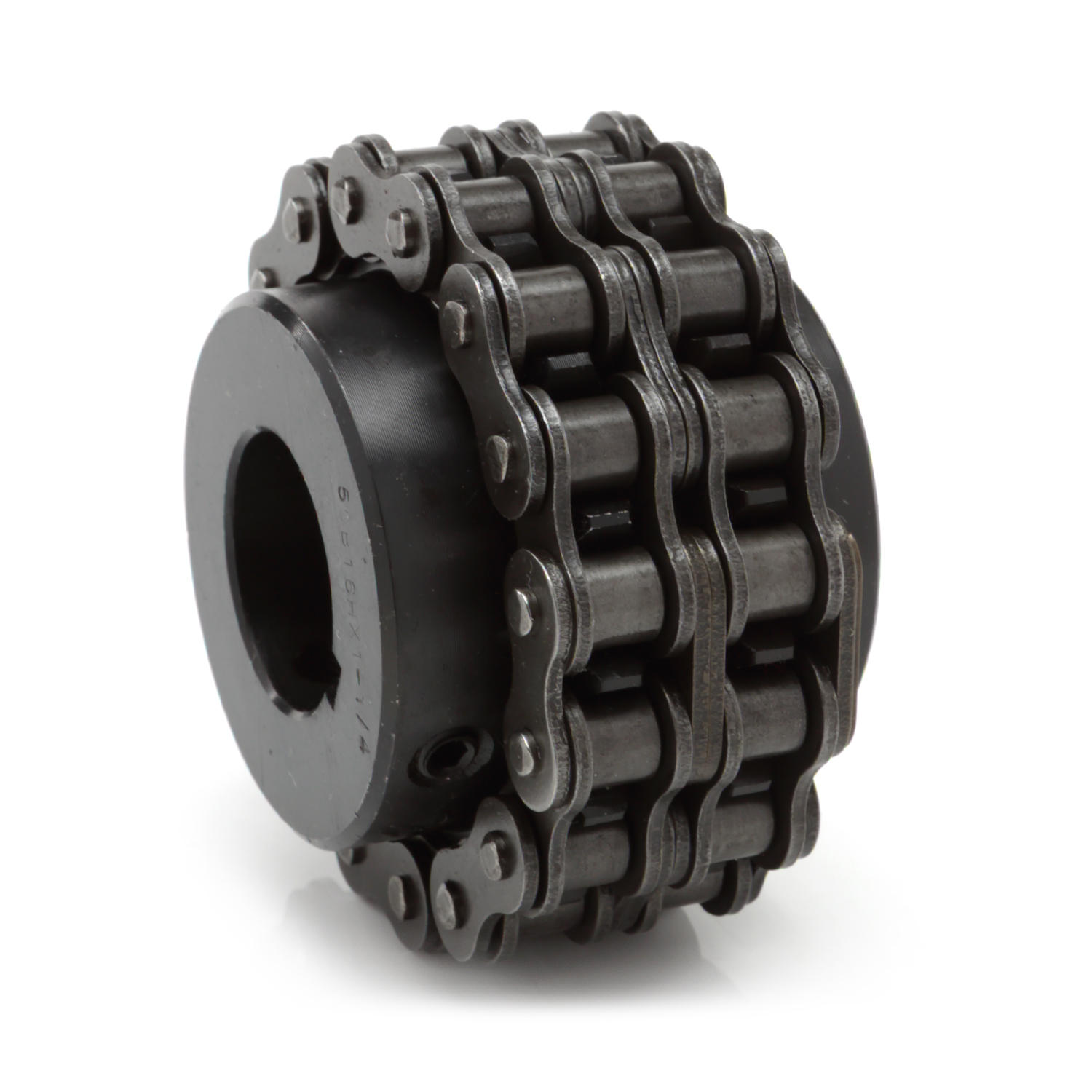

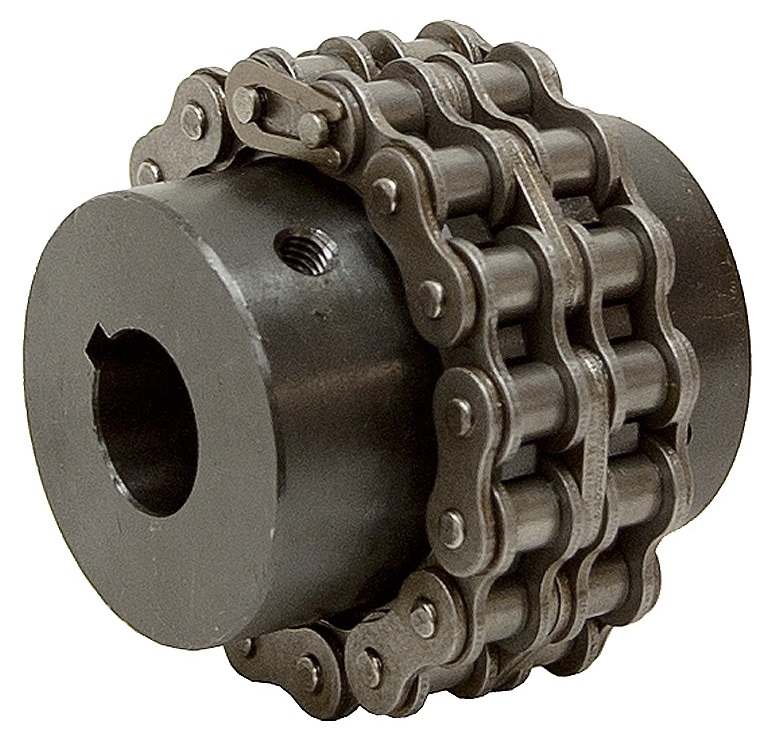

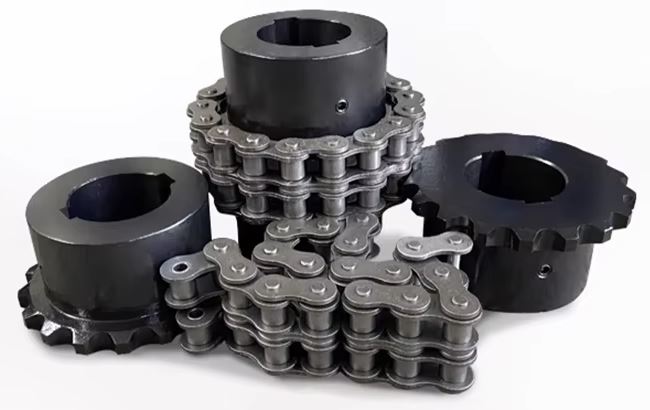

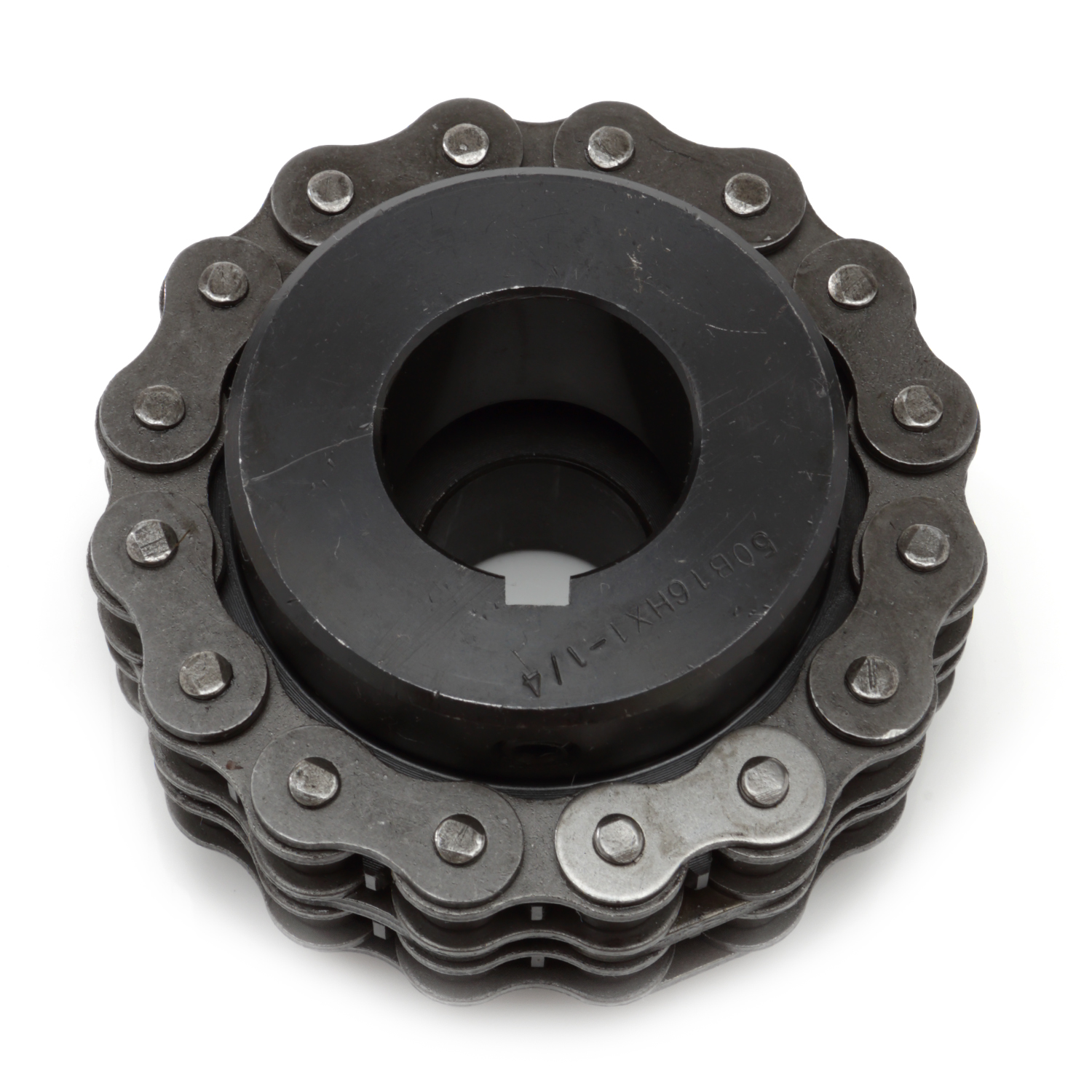

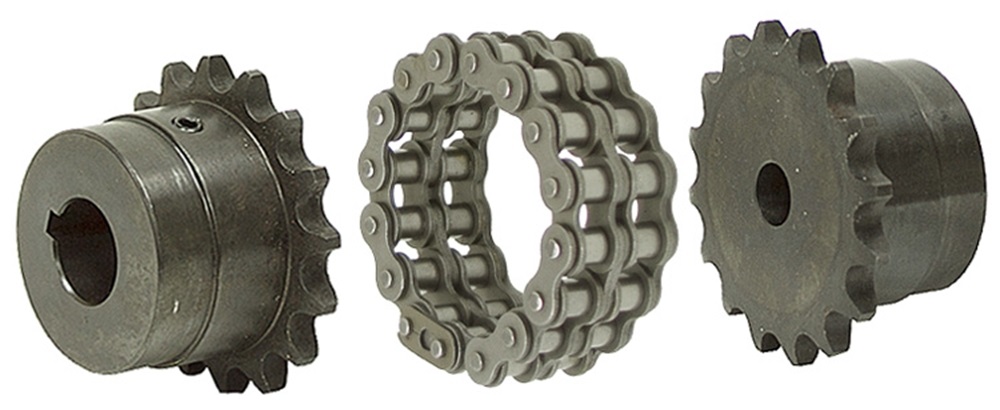

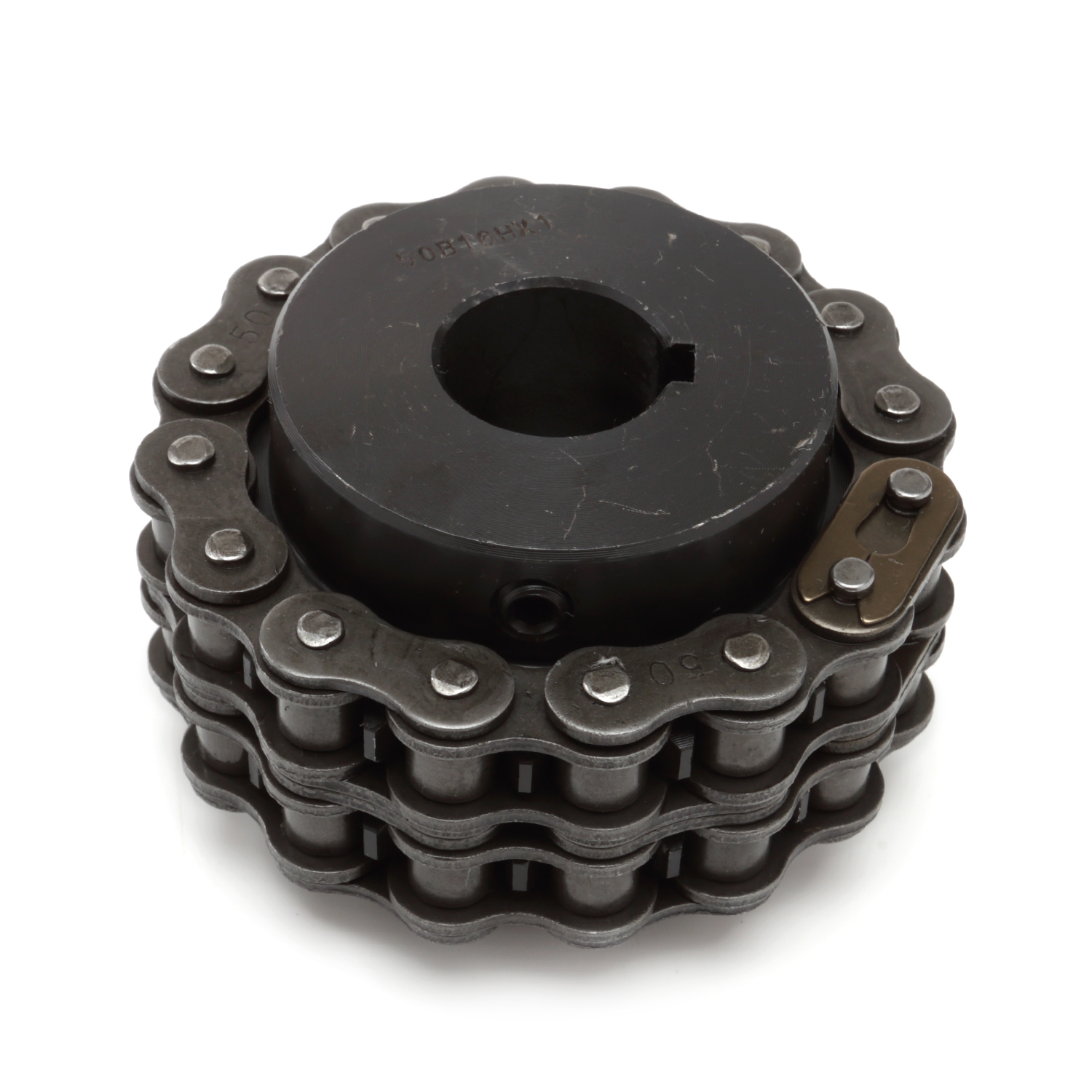

Acoplamento de Corrente

Marca: MARTIN

Todos os Acoplamentos de Corrente fornecidos pela UPTECH BRASIL, têm dentes endurecidos.

A capacidade de torque dos Acoplamentos de Corrente excede o torque que é transmitido pelos eixos cujo diâmetro esteja dentro da faixa de furos do acoplamento.
Deve-se selecionar o Acoplamento menor que possa ser furado no diâmetro de ambos eixos.

Para operações reversíveis, de impacto, de cargas pulsantes ou qualquer outro tipo de condições de operação severas, selecione o seguinte tamanho superior.

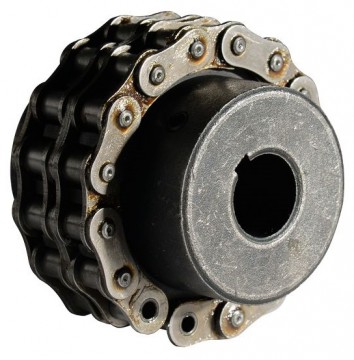

Acoplamentos de Corrente solicitado com Furação sob Medida, INCLUI Rasgo de Chaveta Padrão e Opressores;
Oferece excelentes capacidades de carga;
Usado para aplicações de alto torque;
Diâmetros do eixo: de 12mm à 160mm;
Capacidade do torque (Nm): de 218 à 17,135;
Desalinhamento angular máximo: 2º;
Temperatura - Elemento padrão: -35° a 108° C;
Facilidade de instalação/manutenção: Excelente;

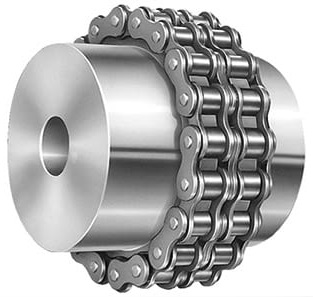

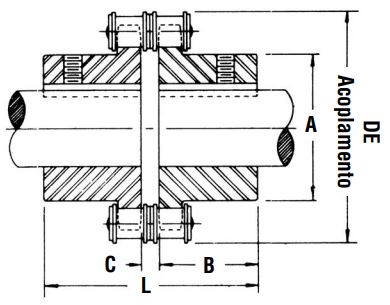

Croqui Acoplamento de Corrente Furo Piloto

	Furo Máximo		A		B		C		L		DE
	POL	mm	POL	mm	POL	mm	POL	mm	POL	mm	POL	mm
4012	0,875	22,23	1,406	35,71	1,125	28,58	0,281	7,14	2,531	64,29	2,406	61,11
4016	1,313	33,35	1,969	50,01	1,125	28,58	0,281	7,14	2,531	64,29	3,031	76,99
5016	1,688	42,88	2,500	63,50	1,438	36,53	0,375	9,53	3,250	82,55	3,781	96,04
5018	2,000	50,80	2,969	75,41	1,688	42,88	0,375	9,53	3,750	95,25	4,188	106,38
6018	2,438	61,93	3,500	88,90	1,875	47,63	0,438	11,13	4,188	106,38	5	127,00
6020	2,750	69,85	3,887	98,73	2	50,80	0,438	11,13	4,438	112,73	5,500	139,70
6022	3,000	76,20	4,500	114,30	2,125	53,98	0,438	11,13	4,688	119,08	5,953	151,21
8018	3,125	79,38	4,563	115,90	2,375	60,33	0,578	14,68	5,328	135,33	6,656	169,06
8020	3,563	90,50	5,375	136,53	2,625	66,68	0,578	14,68	5,516	140,11	7,297	185,34
10018	3,875	98,43	5,688	144,48	2,750	69,85	0,719	18,26	6,219	157,96	8,328	211,53
10020	4,625	117,48	6,719	170,66	3,125	79,38	0,719	18,26	6,969	177,01	9,125	231,78
12018	4,688	119,08	6,750	171,45	3,500	88,90	0,859	21,82	7,875	200,03	10	254,00
12022	6,125	155,58	8,750	222,25	4	101,60	0,859	21,82	8,875	225,43	11,891	302,03

A COBERTURA "TAMPA" - VENDIDA SEPARADAMENTE

A cobertura deve ser usada para garantir uma maior vida útil do acoplamento, especialmente se o acoplamento estiver sendo operado em alta velocidade ou em condições de umidade. Para garantir uma lubrificação adequada, deve-se preencher o espaço entre a cobertura e o acoplamento com graxa para acoplamentos de consistência suave a média.

As coberturas para Acoplamentos de Corrente podem ser usadas com os Acoplamentos de Corrente com buchas tipo QD e Taper Furados sob Medida.
As coberturas permitem que a lubrificação seja excelente. Seu uso é recomendado para estender a vida útil do Acoplamento de Corrente.

As coberturas são fabricadas de Alumínio ou Plástico e são bipartidas para facilitar a sua instalação.

Tem selos de óleo de borracha sintética que se ajustam no contato com os cubos do acoplamento, retêm o lubrificante e impedem a entrada de sujeira. As coberturas são fornecidas com vedação de gaxeta entre as duas metades.
