ROLAMENTO LINEAR ISB

Marca: ROLAMENTOS - ISB

Os Rolamentos Lineares também chamados Buchas de Esferas Linear, são rolamentos composto por uma gaiola de polímero com segmentos de pista de aço temperado com raspadores e esferas em aço. Os Rolamentos Lineares trabalham conjugado com eixos lineares e as aplicações são variadas, podem ser suportados apenas nas extremidades ou em suporte/mancal.

Os Rolamentos Lineares são utilizados para diversas aplicações que necessitem de avanço e retorno com movimento linear.

APLICAÇÕES
* robôs;
* linhas de produção;
* máquinas-ferramentas;
* máquinas de embalagem;
* sistemas de posicionamento;
* máquinas de alumínio e madeira;
* sistemas de proteção e cobertura;
* instrumentos de medição e monitoramento;
* etc.

Em conjunto com o eixo permitem uma construção simples, econômica e precisa.
O eixo precisa ser duro quando usado com Rolamento Linear.
(Recomendado Eixo Retificado AÇO SAE 52100, dureza 58 a 64 HRC, tolerância h6 padrão).

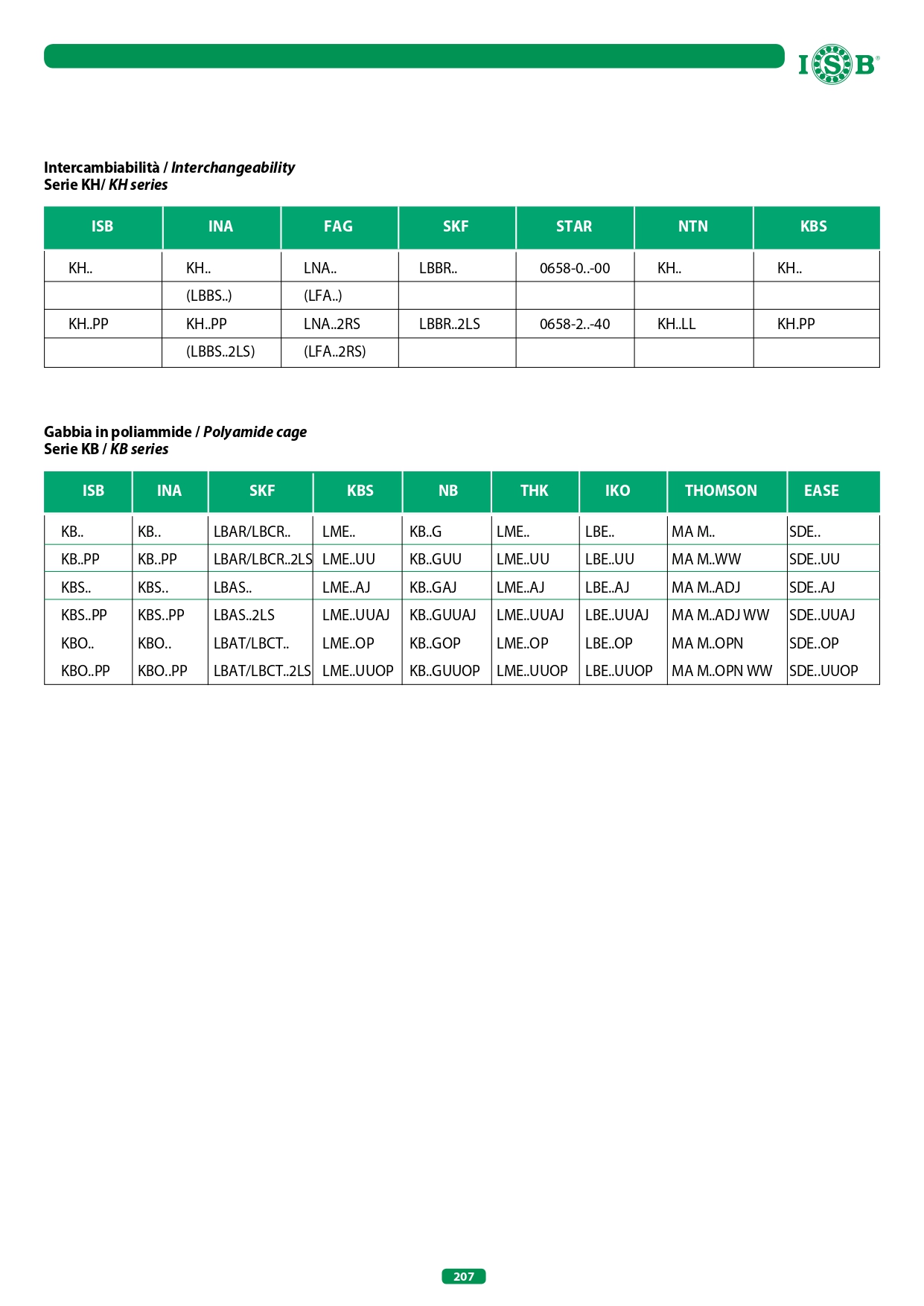

Os Rolamentos Lineares podem ser Simples Fechados, Ajustáveis, Abertos, com Flanges e ou montados em casulo de alumínio denominados Pillow Block.

  • FECHADO = UU / = KB_PP
  • AJUSTÁVEL = UUAJ / KBS_PP
  • ABERTO = UUOP / KBO_PP

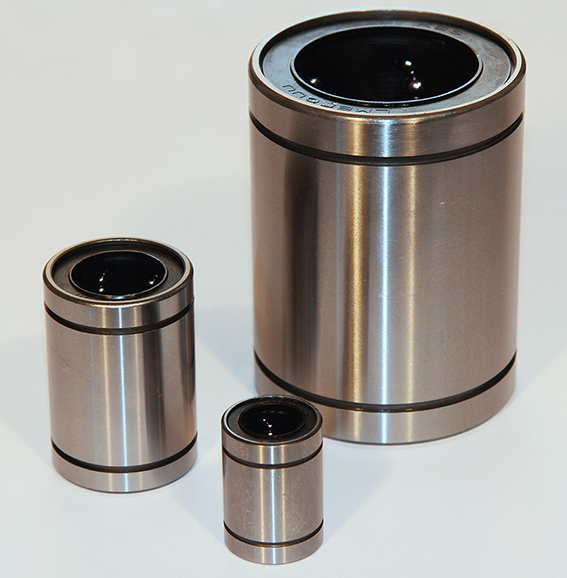

ROLAMENTO LINEAR SIMPLES LME = KB (PADRÃO EUROPEU):
MEDIDAS EM mm

  • LME 5UU = 5 x 12 x 22 = ( KB5 )
  • LME 8UU = 8 x 16 x 25 = ( KB8 )ROLAMENTO LINEAR SIMPLES LME = KB (PADRÃO EUROPEU)
  • LME 12UU = 12 x 22 x 32 = ( KB12 )
  • LME 16UU = 16 x 26 x 36 = ( KB16 )
  • LME 20UU = 20 x 32 x 45 = ( KB20 )
  • LME 25UU = 25 x 40 x 58 = ( KB25 )
  • LME 30UU = 30 x 47 x 68 = ( KB30 )
  • LME 40UU = 40 x 62 x 80 = ( KB40 )
  • LME 50UU = 50 x 75 x 100 = ( KB50 )
  • LME 60UU = 60 x 90 x 125 = ( KB60 )
  • LME 80UU = 80 x 120 x 165 = ( KB80 )

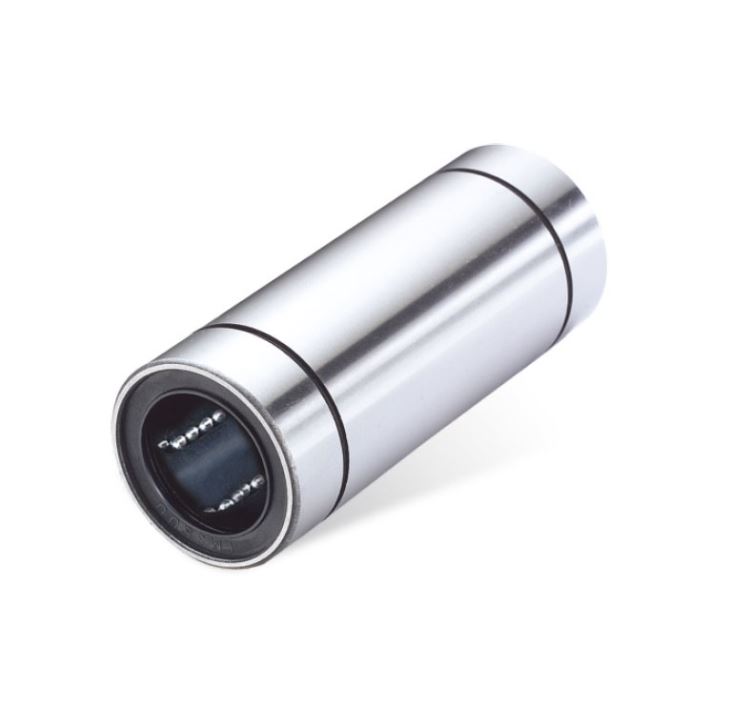

ROLAMENTO LINEAR (ESPECIAL) LONGO LME-L = KBL(PADRÃO EUROPEU):
MEDIDAS EM mm

  • LME 8LUU = 8 x 16 x 45 = ( KBL8 )
  • LME 12LUU = 12 x 22 x 57 = ( KBL12 )ROLAMENTO LINEAR (ESPECIAL) LONGO LME-L = KBL(PADRÃO EUROPEU)
  • LME 16LUU = 16 x 26 x 70 = ( KBL16 )
  • LME 20LUU = 20 x 32 x 80 = ( KBL20 )
  • LME 25LUU = 25 x 40 x 112 = ( KBL25 )
  • LME 30LUU = 30 x 47 x 123 = ( KBL30 )
  • LME 40LUU = 40 x 62 x 154 = ( KBL40 )
  • LME 50LUU = 50 x 75 x 192 = ( KBL50 )
  • LME 60LUU = 60 x 90 x 209 = ( KBL60 )

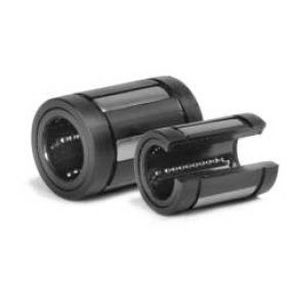

 ROLAMENTO LINEAR SÉRIE : KN / KNO
MEDIDAS EM mm

  • KN12 / KNO = 12 X 22 X 32ROLAMENTO LINEAR SÉRIE : KN / KNO
  • KN16 / KNO = 16 X 26 X 36
  • KN20 / KNO = 20 X 32 X 45
  • KN25 / KNO = 25 X 40 X 58
  • KN30 / KNO = 30 X 47 X 68
  • KN40 / KNO = 40 X 62 X 80
  • KN50 / KNO = 50 X 75 X 100



ROLAMENTO LINEAR COM FLANGE PADRÃO LME = KB
MEDIDAS EM mm

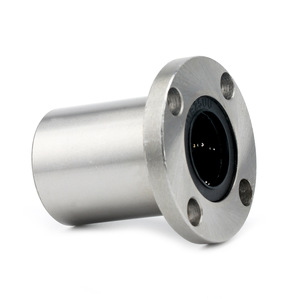

LMEF = KBF REDONDA

  • LMEF 8UU = 8 x 16 x 25 = ( KBF8 )
  • LMEF 12UU = 12 x 22 x 32 = ( KBF12 )LMEF = KBF REDONDA
  • LMEF 16UU = 16 x 26 x 36 = ( KBF16 )
  • LMEF 20UU = 20 x 32 x 45 = ( KBF20 )
  • LMEF 25UU = 25 x 40 x 58 = ( KBF25 )
  • LMEF 30UU = 30 x 47 x 68 = ( KBF30 )
  • LMEF 40UU = 40 x 62 x 80 = ( KBF40 )
  • LMEF 50UU = 50 x 75 x 100 = ( KBF50 )
  • LMEF 60UU = 60 x 90 x 125 = ( KBF60 )

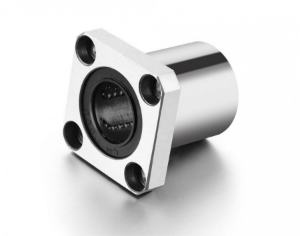

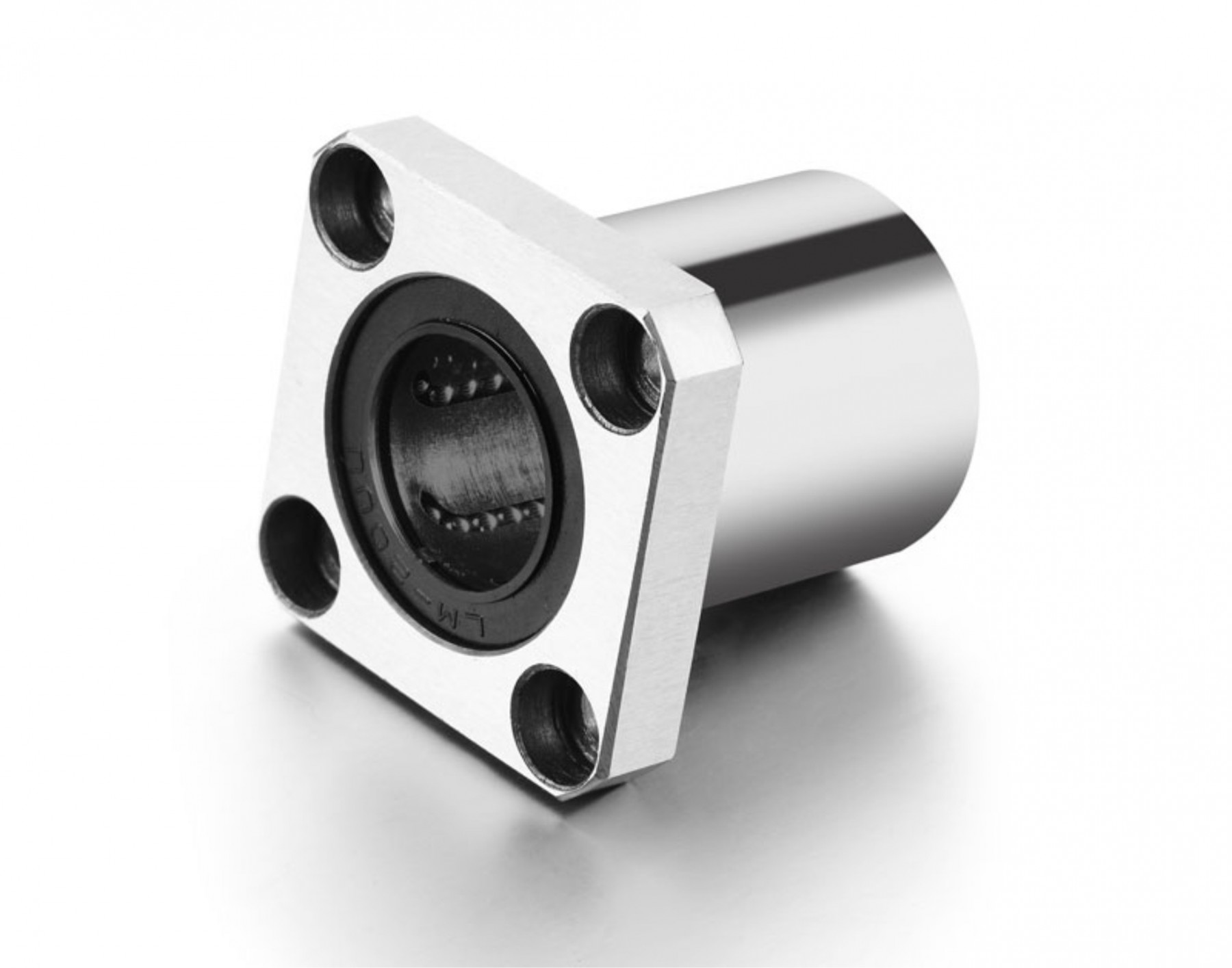

LMEK = KBK QUADRADA

LMEK = KBK QUADRADA

  • LMEK 8UU = 8 x 16 x 25 = ( KBK8 )
  • LMEK 12UU = 12 x 22 x 32 = ( KBK12 )
  • LMEK 16UU = 16 x 26 x 36 = ( KBK16 )
  • LMEK 20UU = 20 x 32 x 45 = ( KBK20 )
  • LMEK 25UU = 25 x 40 x 58 = ( KBK25 )
  • LMEK 30UU = 30 x 47 x 68 = ( KBK30 )
  • LMEK 40UU = 40 x 62 x 80 = ( KBK40 )
  • LMEK 50UU = 50 x 75 x 100 = ( KBK50 )
  • LMEK 60UU = 60 x 90 x 125 = ( KBK60 )



ROLAMENTO LINEAR COM FLANGE (LONGO ESPECIAL)
MEDIDAS EM mm

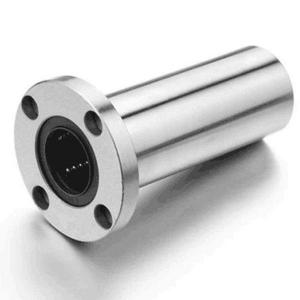

LMEF-L = KBFL - REDONDALMEF-L = KBFL -  REDONDA

  • LMEF 8LUU = 8 x 16 x 45 = ( KBFL8 )
  • LMEF 12LUU = 12 x 22 x 57 = ( KBFL12 )
  • LMEF 16LUU = 16 x 26 x 70 = ( KBFL16 )
  • LMEF 20LUU = 20 x 32 x 80 = ( KBFL20 )
  • LMEF 25LUU = 25 x 40 x 112 = ( KBFL25 )
  • LMEF 30LUU = 30 x 47 x 123 = ( KBFL30 )
  • LMEF 40LUU = 40 x 62 x 154 = ( KBFL40 )
  • LMEF 50LUU = 50 x 75 x 192 = ( KBFL50 )
  • LMEF 60LUU = 60 x 90 x 209 = ( KBFL60 )

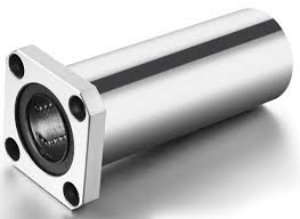

LMEK-L = KBKL - QUADRADA

LMEK-L = KBKL - QUADRADA

  • LMEK 8LUU = 8 x 16 x 45 = ( KBKL8 )
  • LMEK 12LUU = 12 x 22 x 57 = ( KBKL12 )
  • LMEK 16LUU = 16 x 26 x 70 = ( KBKL16 )
  • LMEK 20LUU = 20 x 32 x 80 = ( KBKL20 )
  • LMEK 25LUU = 25 x 40 x 112 = ( KBKL25 )
  • LMEK 30LUU = 30 x 47 x 123 = ( KBKL30 )
  • LMEK 40LUU = 40 x 62 x 154 = ( KBKL40 )
  • LMEK 50LUU = 50 x 75 x 192 = ( KBKL50 )
  • LMEK 60LUU = 60 x 90 x 211 = ( KBKL60 )


  • Para maiores informações consulte nosso departamento técnico;
    *Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
