Sure-Flex Plus®

Marca: TB Wood’s

Até 8,20 kNm; 72.480 pol.lb.
Sure-Flex Plus® é marca original da TB Wood’s!

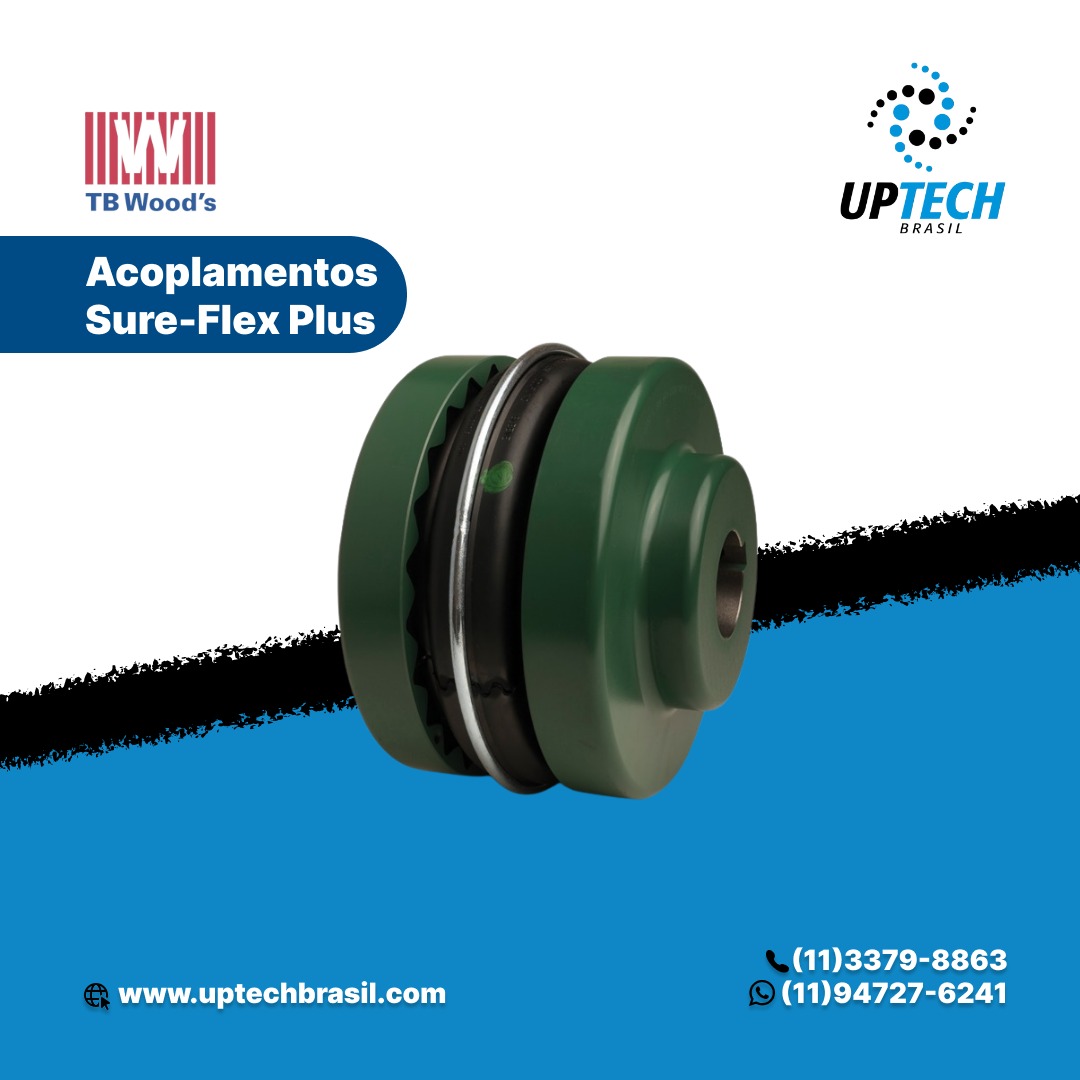

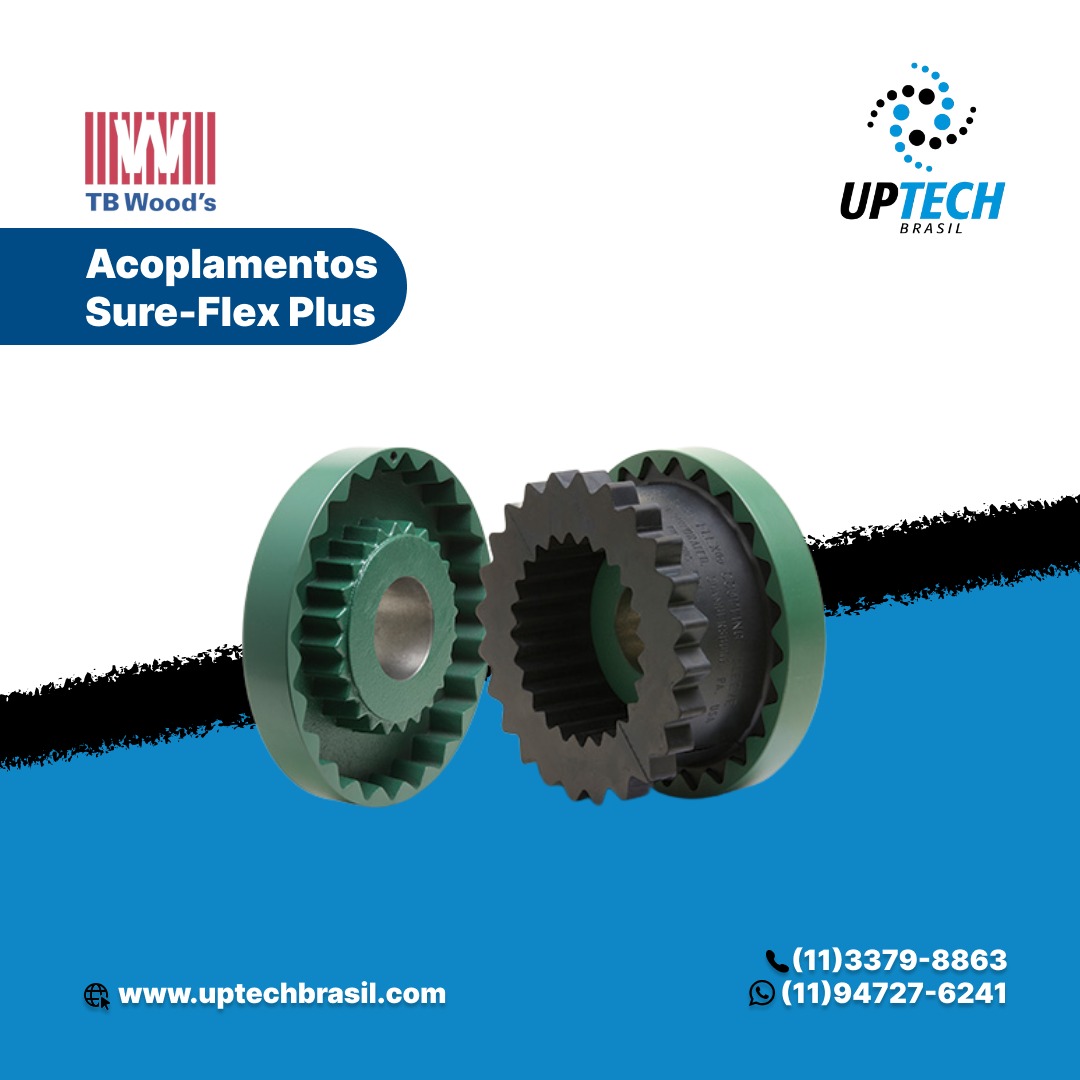

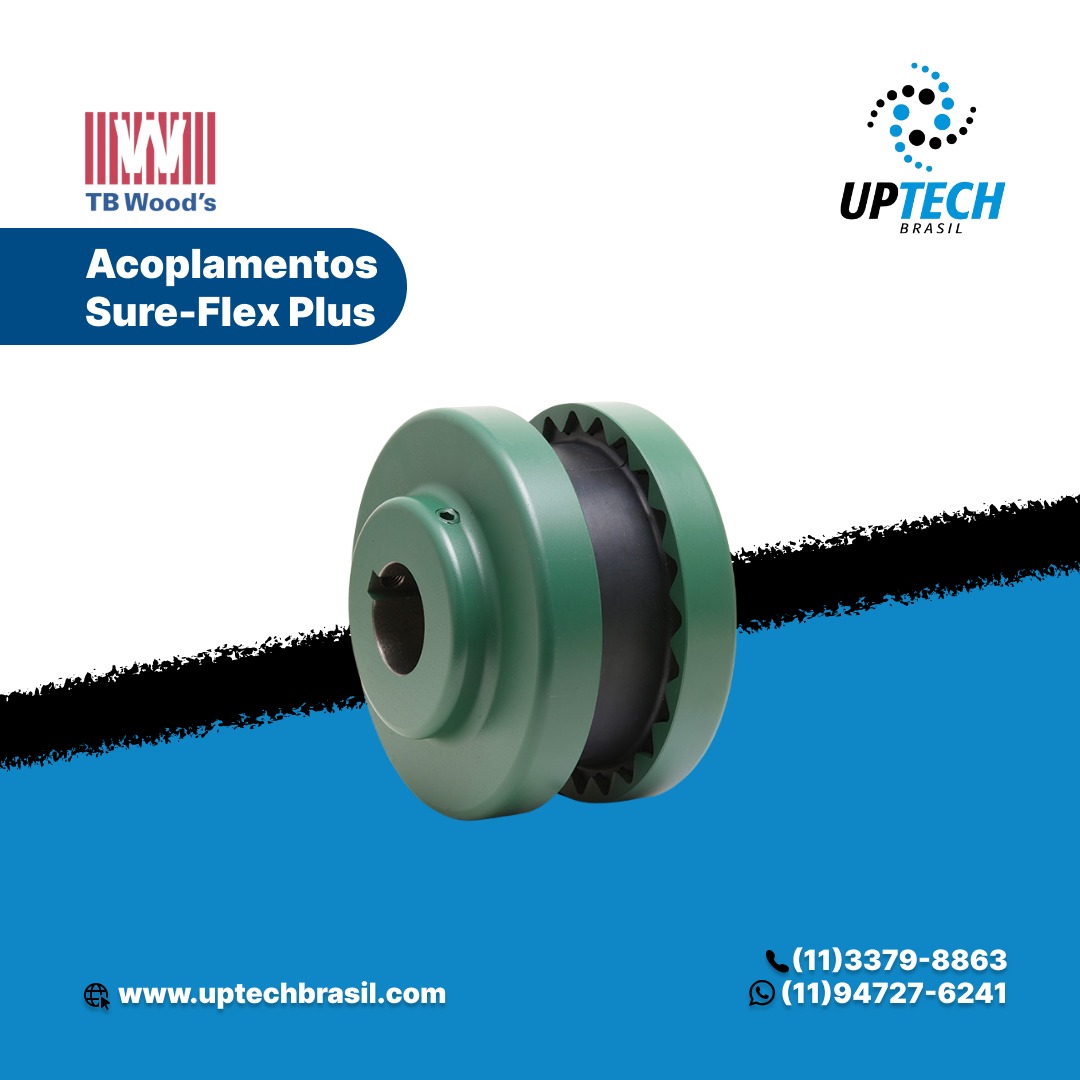

Sure-Flex Plus - Elementos e Acoplamentos


Os acoplamentos Sure Flex Plus® utilizam um elemento flexível (luvas) de borracha (EPDM ou Neoprene) ou termoplástico Hytrel™ para transmitir torque e acomodar desalinhamentos do eixo.

Os acoplamentos Sure-Flex Plus® apresentam flexibilidade torsional excepcional, e a ação flexível em quatro direções absorve praticamente todos os tipos de choque, vibração, desalinhamento e jogo axial da extremidade.

Os acoplamentos SureFlex Plus® são uma excelente escolha quando as principais preocupações estão relacionadas a baixo custo, alta flexibilidade, amortecimento de vibração e fácil instalação.

Elementos Elásticos SURE-FLEX PLUS® SLEEVES -

TB Wood's - Altra Motion

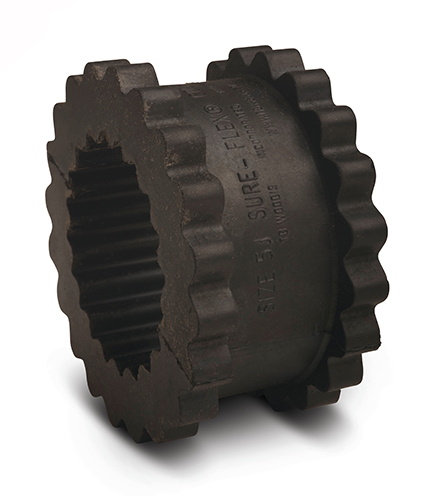

Modelo : JE
Tipo de construção : peça INTEIRA (unsplit)
Material : Borracha EPDM
Elemento Sureflex Plus EPDM - INTEIRO - EPDM SLEEVE unsplit

  • ELEMENTO SURE-FLEX     3JE EPDM SLEEVE (TBW-3J)   - INTEIRO
  • ELEMENTO SURE-FLEX     4JE EPDM SLEEVE (TBW-4J)   - INTEIRO
  • ELEMENTO SURE-FLEX     5JE EPDM SLEEVE (TBW-5J)   - INTEIRO
  • ELEMENTO SURE-FLEX     6JE EPDM SLEEVE (TBW-6J)   - INTEIRO
  • ELEMENTO SURE-FLEX     7JE EPDM SLEEVE (TBW-7J)   - INTEIRO
  • ELEMENTO SURE-FLEX     8JE EPDM SLEEVE (TBW-8J)   - INTEIRO
  • ELEMENTO SURE-FLEX     9JE EPDM SLEEVE (TBW-9J)   - INTEIRO
  • ELEMENTO SURE-FLEX  10JE EPDM SLEEVE (TBW-10J) - INTEIRO


_______________________________________________________________________________________________________

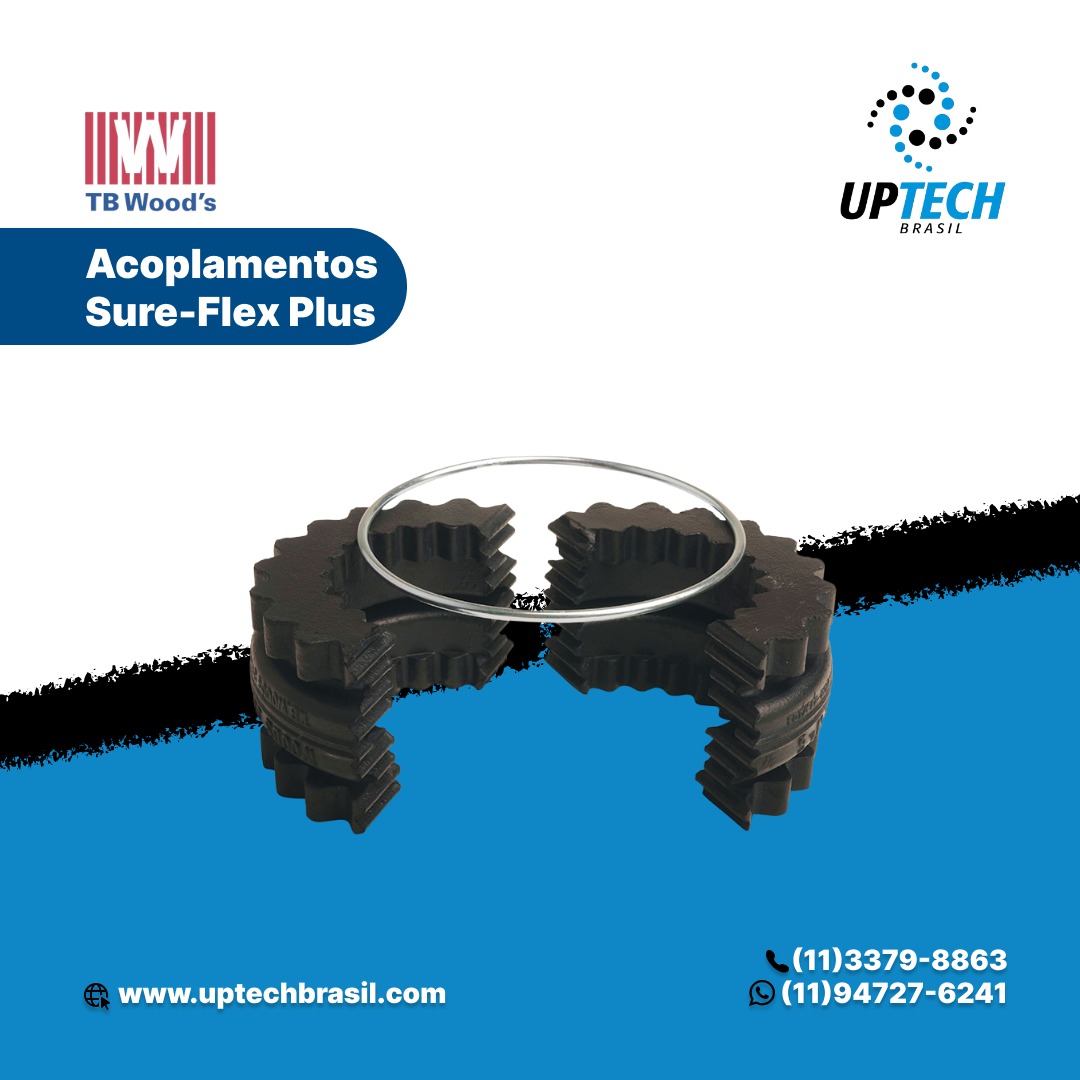

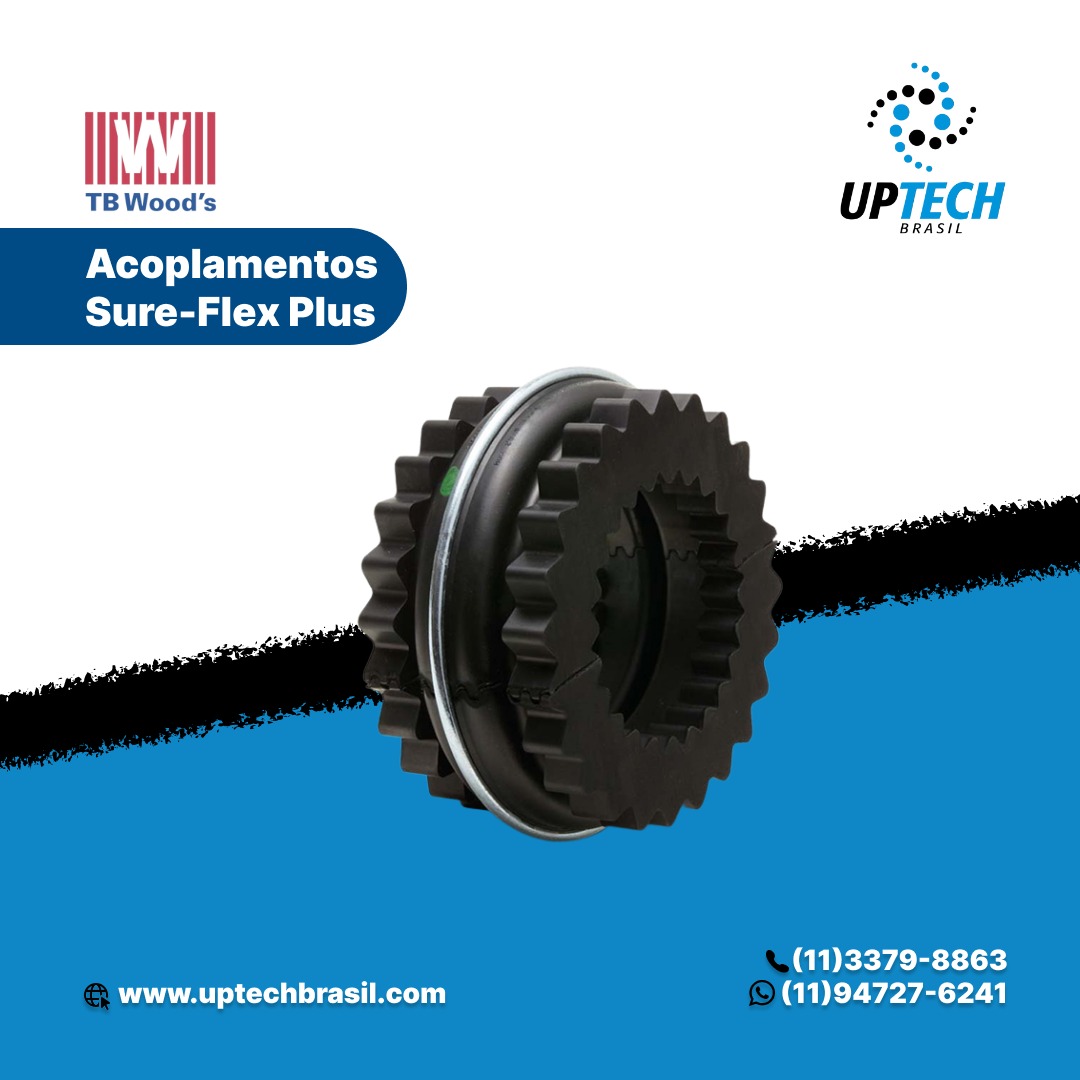

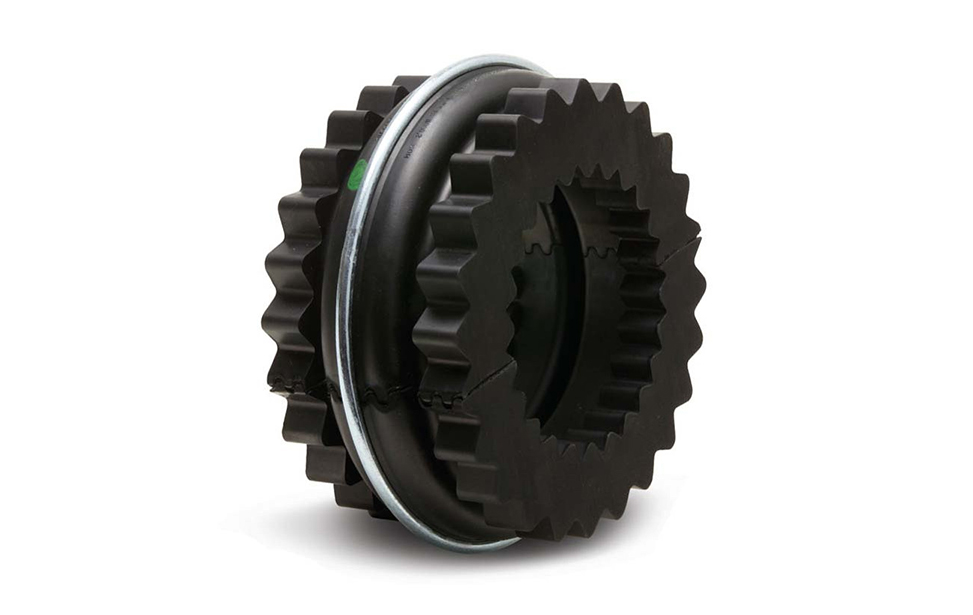

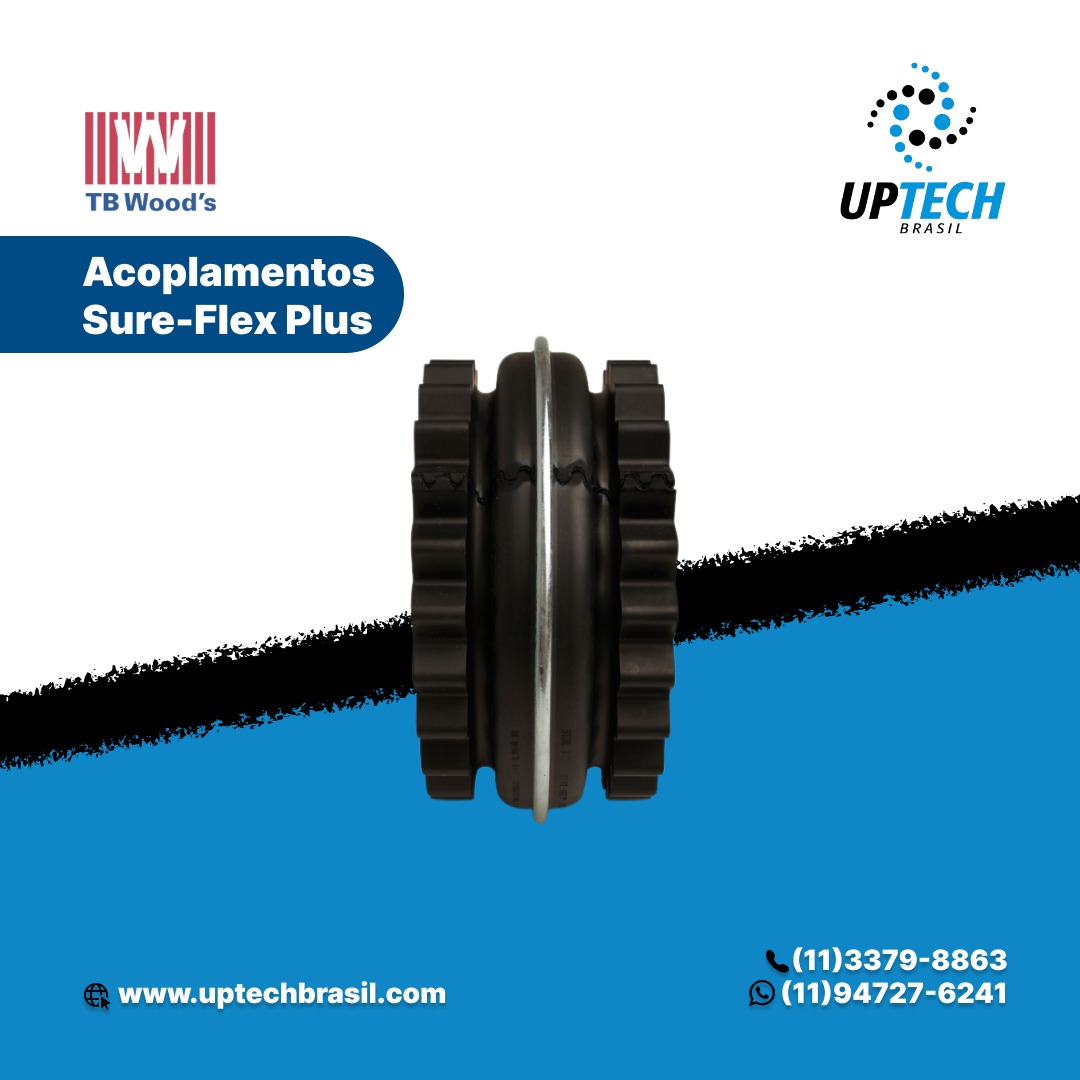

Modelo : E
Tipo de construção : peça BI-PARTIDA C/ ANEL DE SEGURANÇA - (2 Piece w/Wire Ring)
Material : Borracha EPDM

ELEMENTO SURE-FLEX 4E EPDM SLEEVE (TBW-4) C/ANEL DE SEG - BIPARTIDOElemento Sureflex Plus EPDM - Com Anel de Segurança - BIPARTIDO - EPDM SLEEVE with ring
ELEMENTO SURE-FLEX 5E EPDM SLEEVE (TBW-5) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 6E EPDM SLEEVE (TBW-6) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 7E EPDM SLEEVE (TBW-7) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 8E EPDM SLEEVE (TBW-8) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 9E EPDM SLEEVE (TBW-9) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 10E EPDM SLEEVE (TBW-10) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 11E EPDM SLEEVE (TBW-11) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 12E EPDM SLEEVE (TBW-12) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 13E EPDM SLEEVE (TBW-13) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 14E EPDM SLEEVE (TBW-14) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 15E EPDM SLEEVE (TBW-15) C/ANEL DE SEG - BIPARTIDO
ELEMENTO SURE-FLEX 16E EPDM SLEEVE (TBW-16) C/ANEL DE SEG - BIPARTIDO


_______________________________________________________________________________________________________

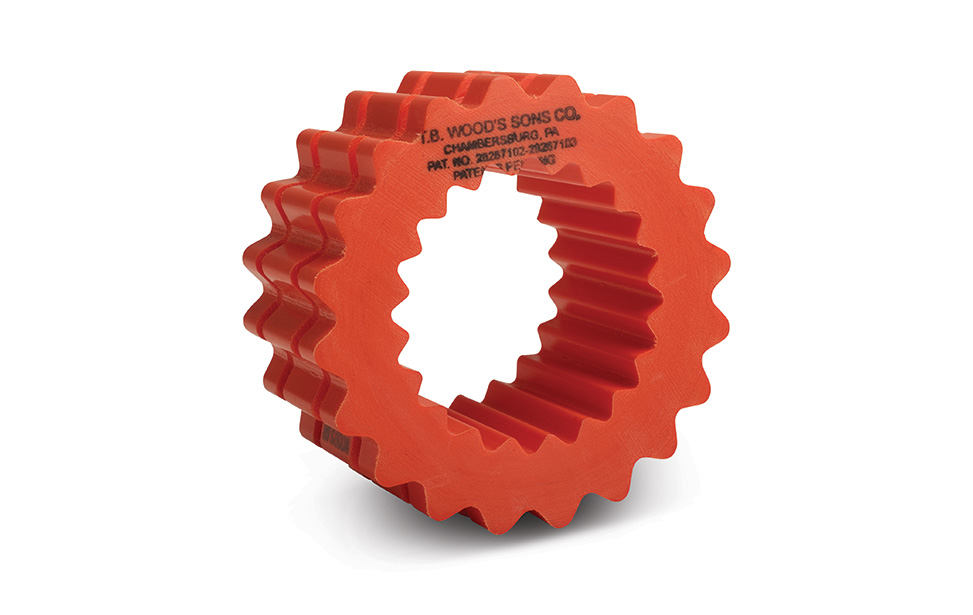

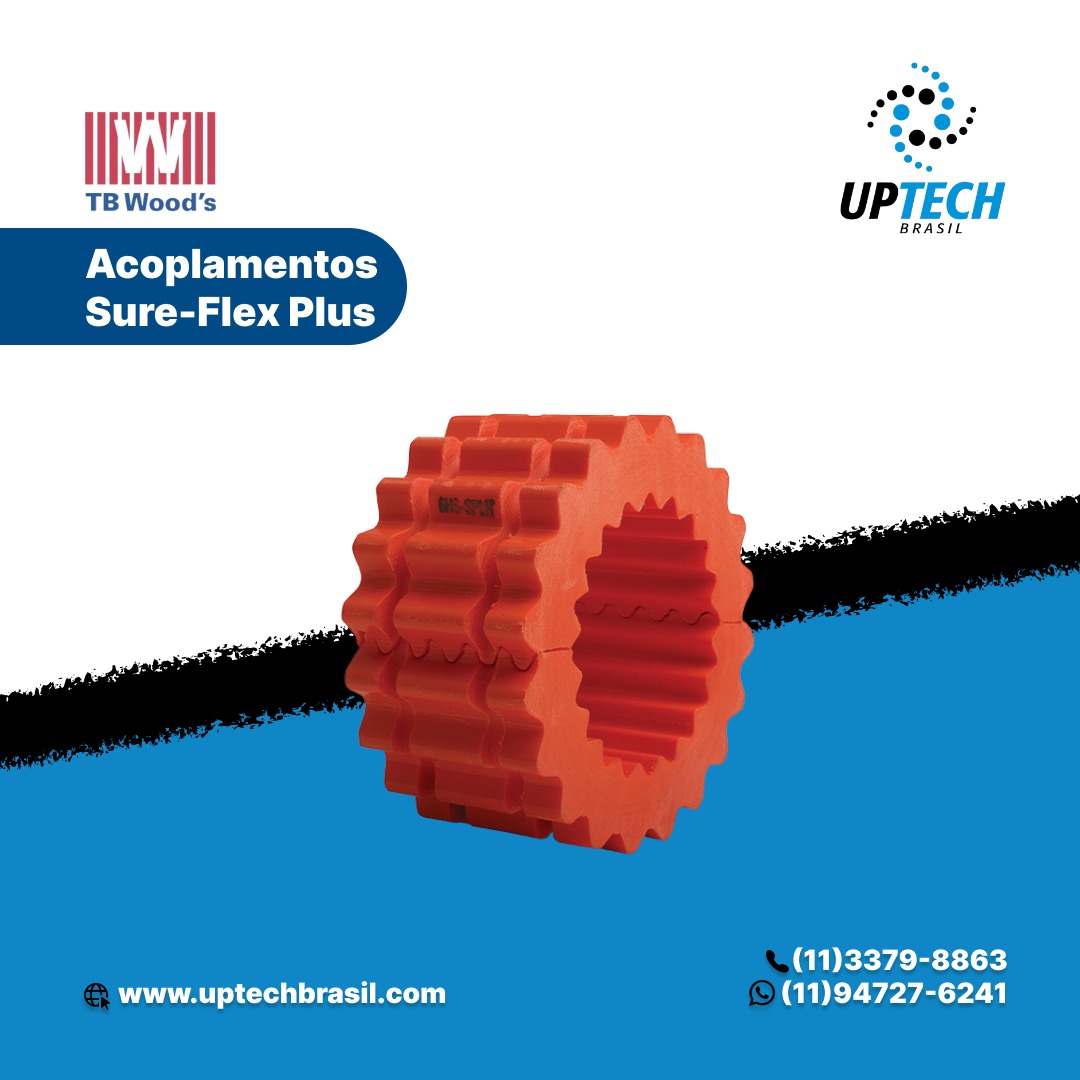

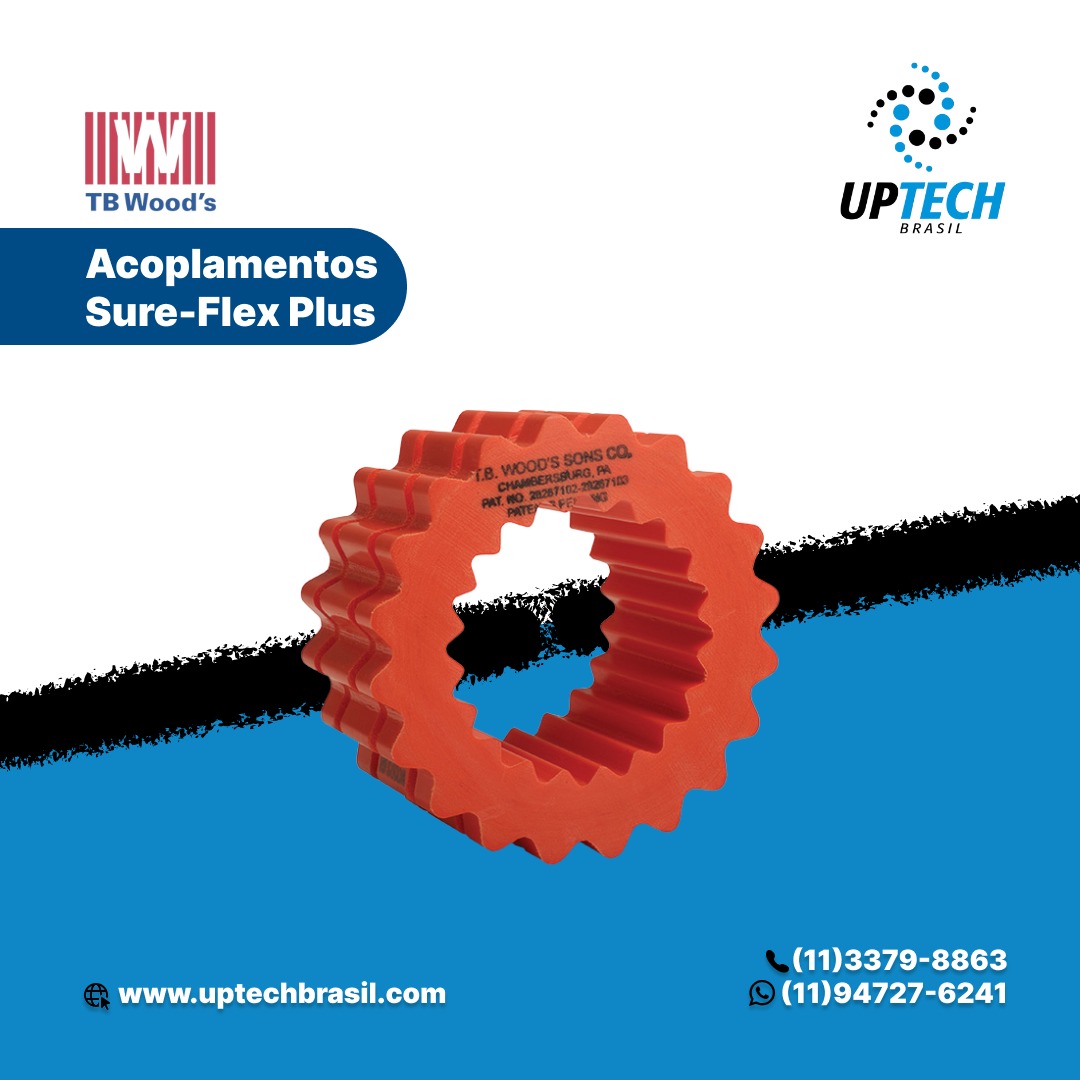

Modelo : H
Tipo de construção : peça INTEIRA (unsplit)
Material : HYTREL

Elemento Sureflex Hytrel Sleeve H - HYTREL SLEEVE unsplitELEMENTO SURE-FLEX 6H HYTREL SLEEVE (TBW-6H) INTEIRO
ELEMENTO SURE-FLEX 7H HYTREL SLEEVE (TBW-7H) INTEIRO
ELEMENTO SURE-FLEX 8H HYTREL SLEEVE (TBW-8H) INTEIRO
ELEMENTO SURE-FLEX 9H HYTREL SLEEVE (TBW-9H) INTEIRO
ELEMENTO SURE-FLEX 10H HYTREL SLEEVE (TBW-10H) INTEIRO
ELEMENTO SURE-FLEX 11H HYTREL SLEEVE (TBW-11H) INTEIRO
ELEMENTO SURE-FLEX 12H HYTREL SLEEVE (TBW-12H) INTEIRO

______________________________________________________________________________________________________________________________

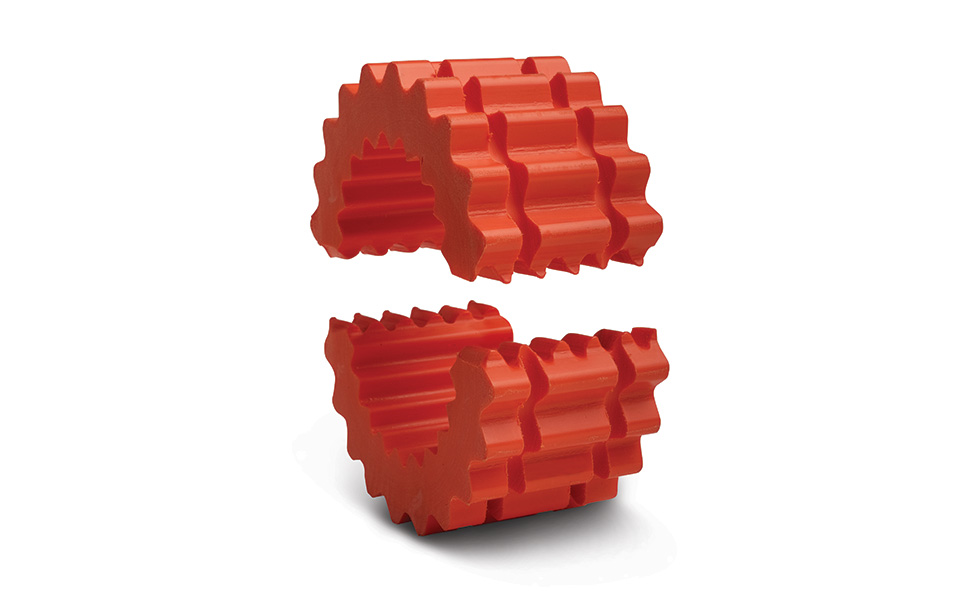

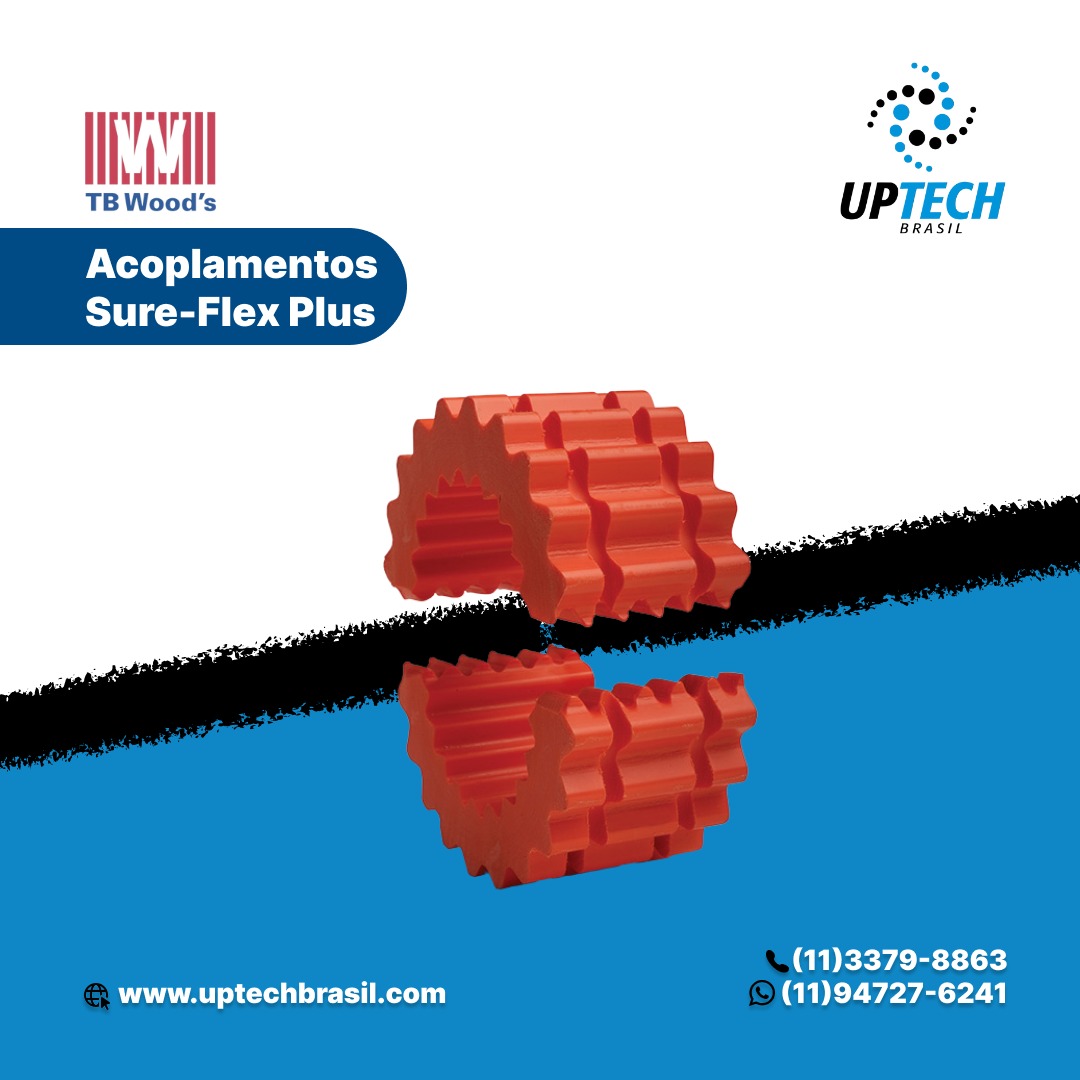

 Modelo : HS
Tipo de construção : peça BI-PARTIDA (Split)
Material : HYTREL

ELEMENTO SURE-FLEX 6HS HYTREL SLEEVE (TBW-6HS) BIPARTIDO (Split)ELEMENTO SURE-FLEX HYTREL BIPARTIDO Sleeve HS - unsplit
ELEMENTO SURE-FLEX 7HS HYTREL SLEEVE (TBW-7HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 8HS HYTREL SLEEVE (TBW-8HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 9HS HYTREL SLEEVE (TBW-9HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 10HS HYTREL SLEEVE (TBW-10HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 11HS HYTREL SLEEVE (TBW-11HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 12HS HYTREL SLEEVE (TBW-12HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 13HS HYTREL SLEEVE (TBW-13HS) BIPARTIDO (Split)
ELEMENTO SURE-FLEX 14HS HYTREL SLEEVE (TBW-14HS) BIPARTIDO (Split)

Instalação simples, rápida e prática

Versatilidade

  • Fácil, prática e rápida montagem;
  • Modelos com espaçadores, cubo com bucha sob encomenda;
  • O design flexível acomoda o desalinhamento e protege o equipamento;
  • Não requer lubrificação;

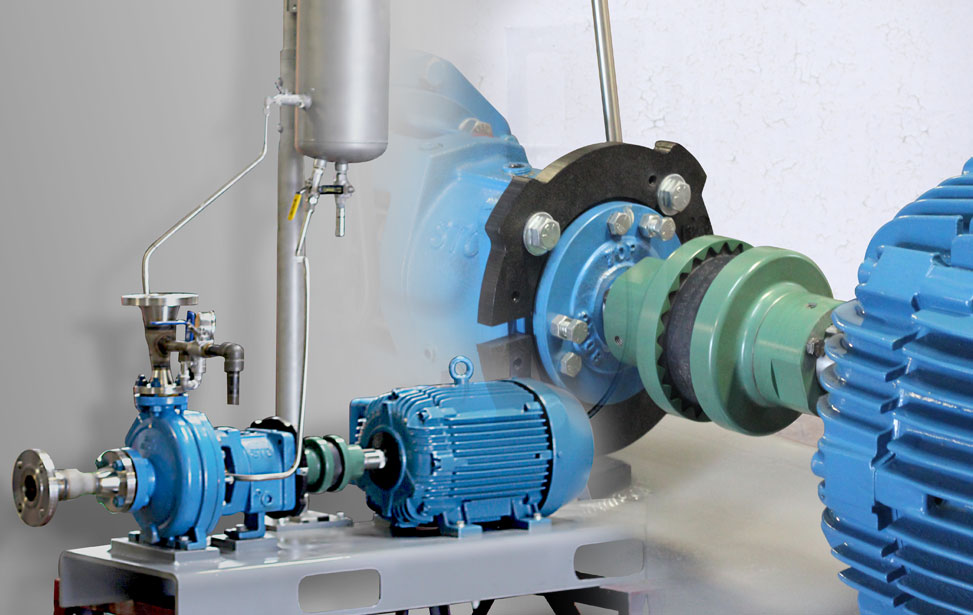

Aplicações típicas

  • Bombas
  • Ventiladores/sopradores
  • Compressores
  • Motores elétricos
  • Misturadores
  • Transportadores

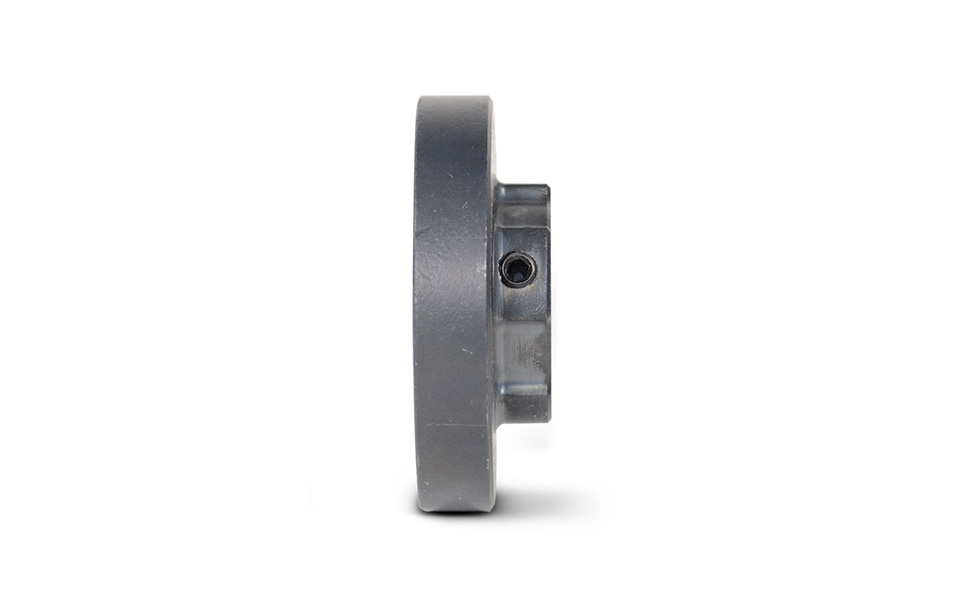

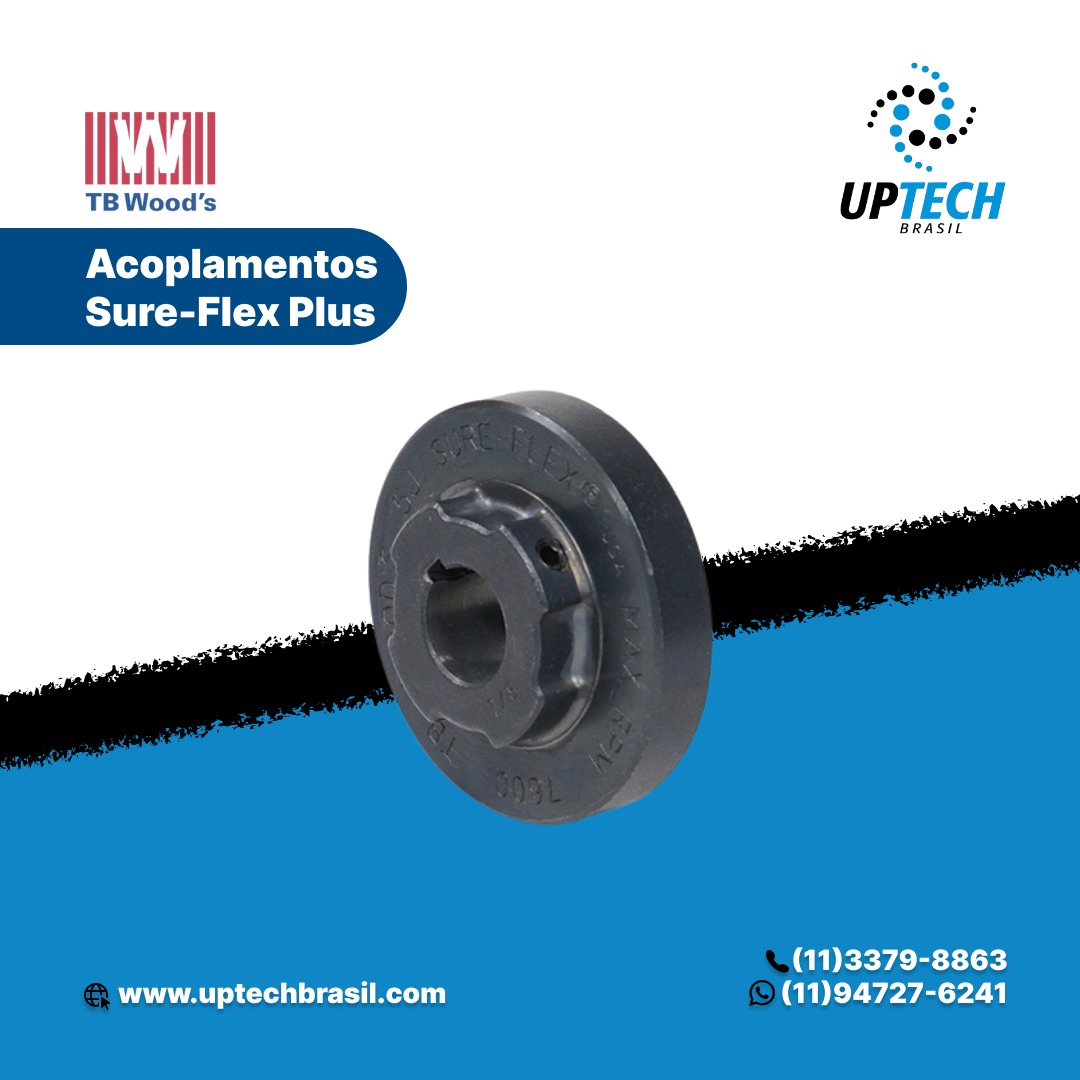

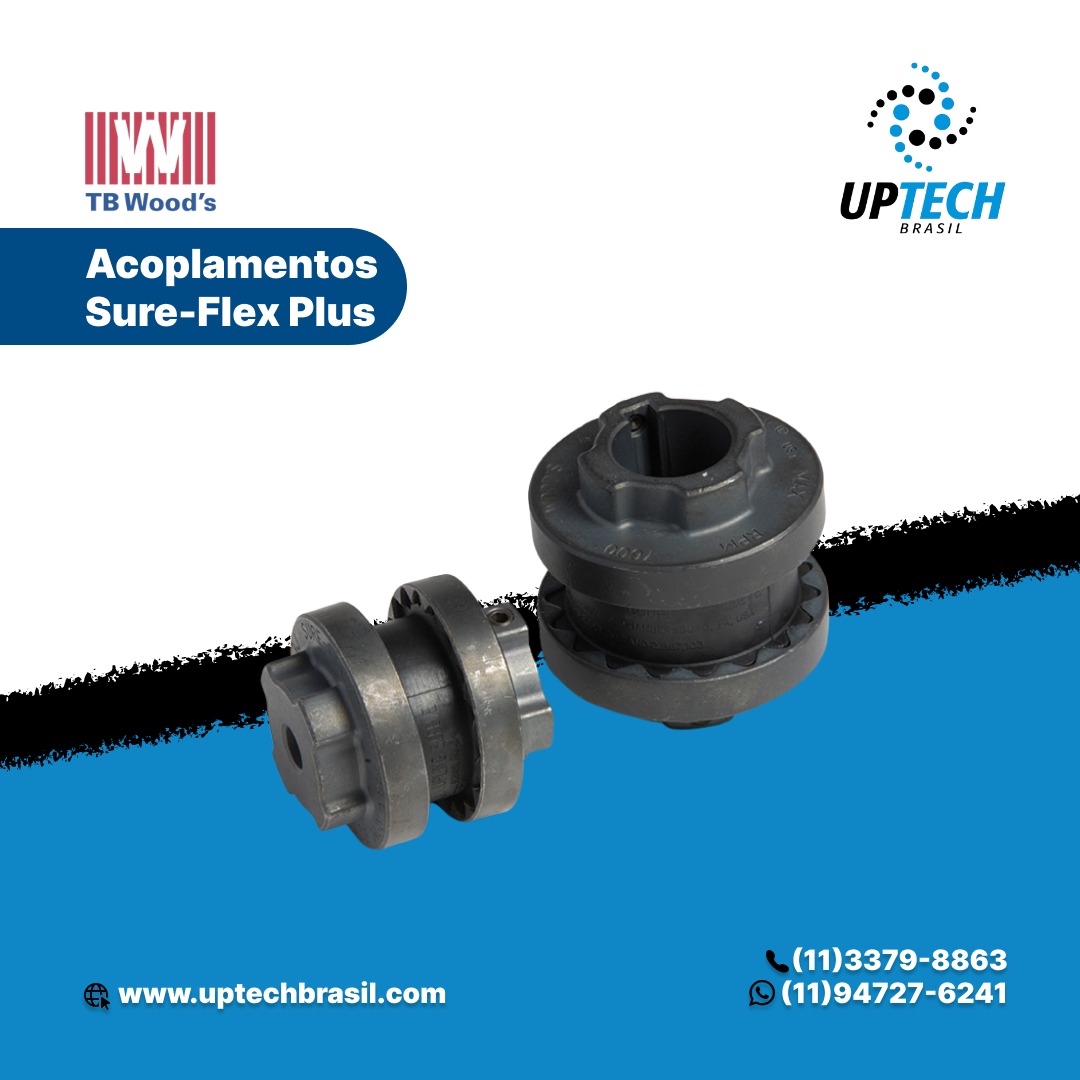

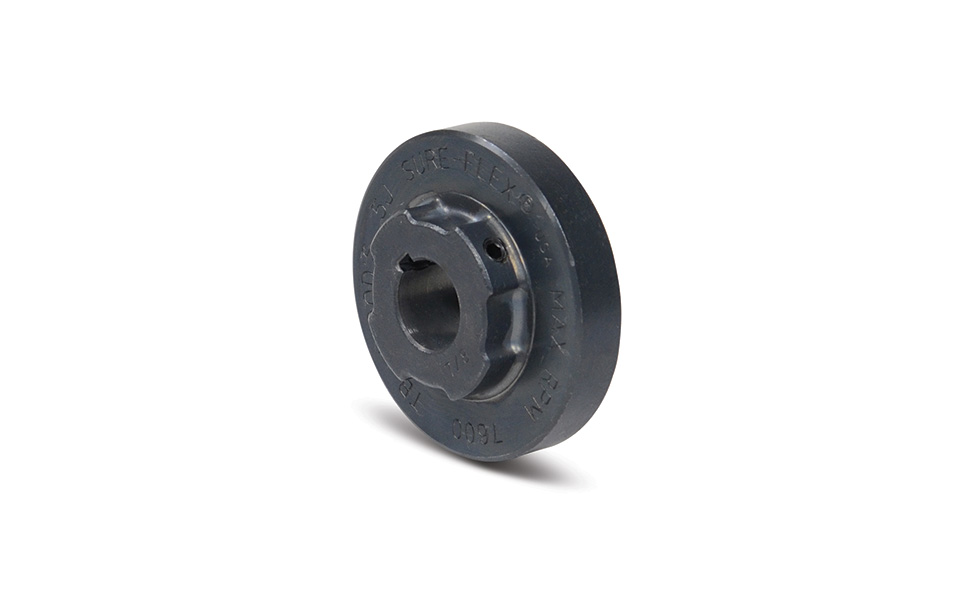

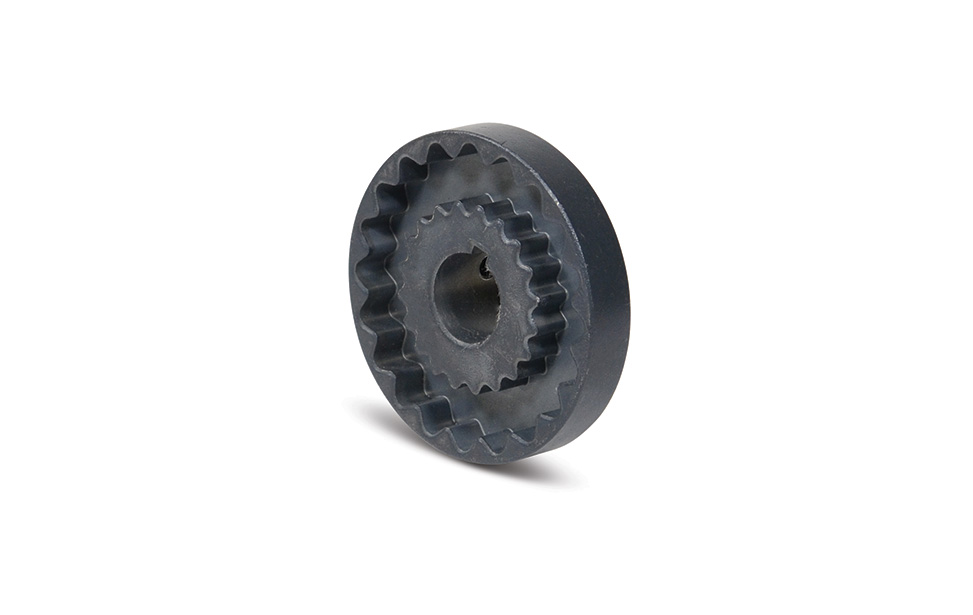

FLANGES DOS ACOPLAMENTOS SURE-FLEX - TIPO J  (Tamanhos 3, 4 e 5) -  TYPE J FLANGE
Flange Tipo J (Aço Carbono Sinterizado) - TYPE J FLANGEFlange Tipo J (Aço Carbono Sinterizado) - TYPE J FLANGEFlange Tipo J (Aço Carbono Sinterizado) - TYPE J FLANGE
MEDIDAS (mm)3J4J5J
3/8 (9.525)3J38
1/2 (12.700)3J124J125J12
5/8 (15.875)3J584J585J58
3/4 (19.050)3J344J345J34
7/8 (22.225)3J784J785J78
15/16 (23.812)4J15/165J15/16
1 (25.400)4J15J1
1-1/8 (28.575)5J118

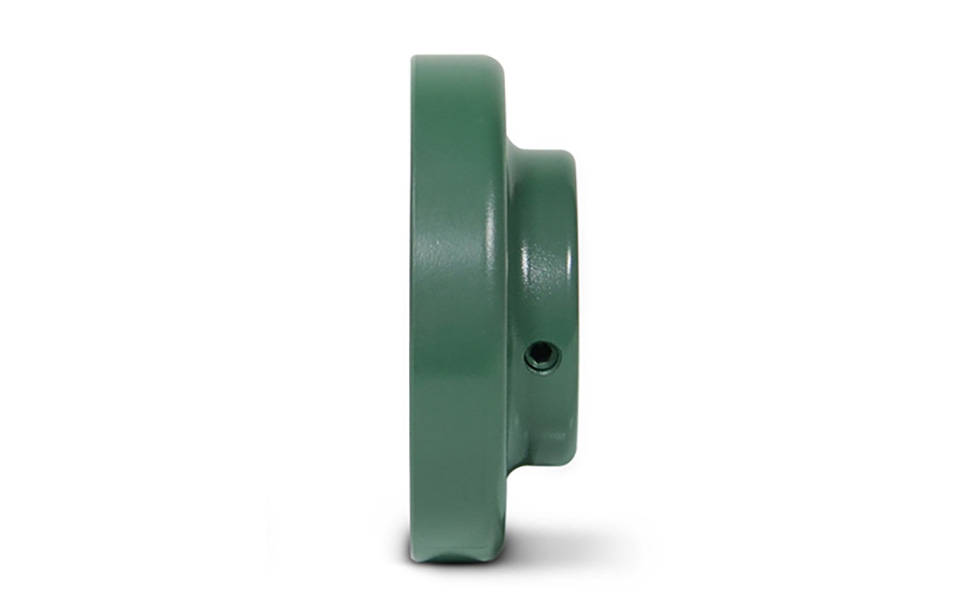

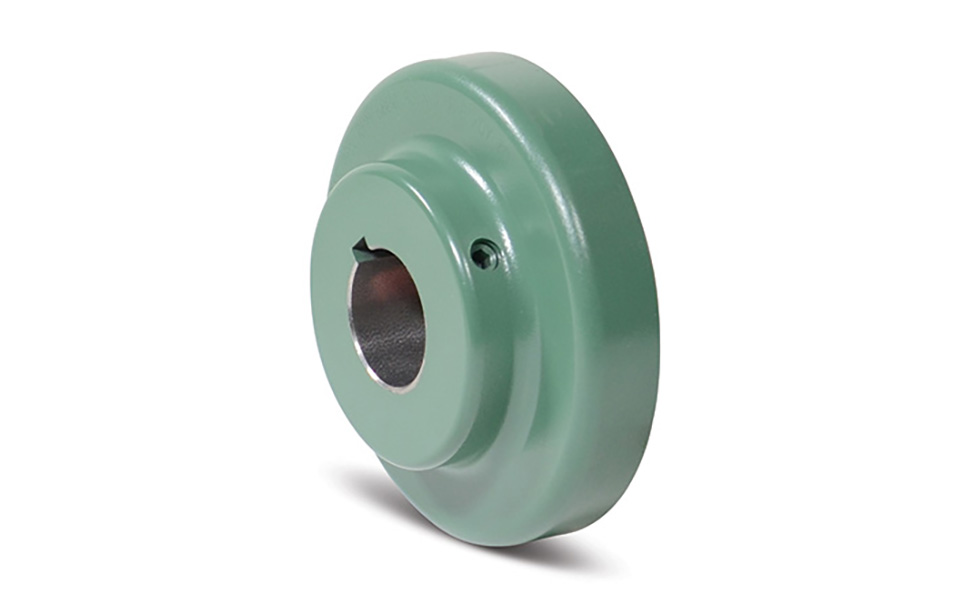

FLANGES DOS ACOPLAMENTOS SURE-FLEX - TIPO J (Apenas tamanho 6) -  TYPE J FLANGE

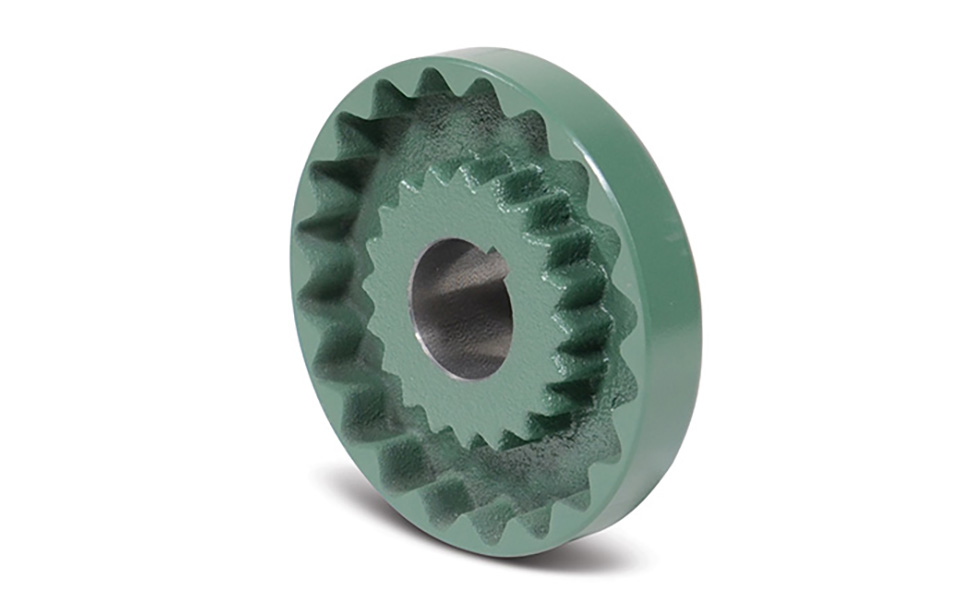

Flange Tipo J (Ferro Fundido) - TYPE J FLANGEFlange Tipo J (Ferro Fundido) - TYPE J FLANGEFlange Tipo J (Ferro Fundido) - TYPE J FLANGE
MEDIDAS (mm) 6J
5/8 (15.875) 6J58
3/4 (19.050) 6J34
7/8 (22.225) 6J78
15/16 (23.812) 6J15/16
1 (25.400) 6J1
1-1/8 (28.575) 6J118
1-3/16 (30.162)6J13/16
1-1/4 (31.750)6J114
1-3/8 (34.925)6J138



ABAIXO MODELOS DIFERENTES OUTRAS MEDIDAS

Sure-Flex Plus® é marca original da TB Wood’s!

Sure-Flex Plus® é marca original da TB Wood’s!

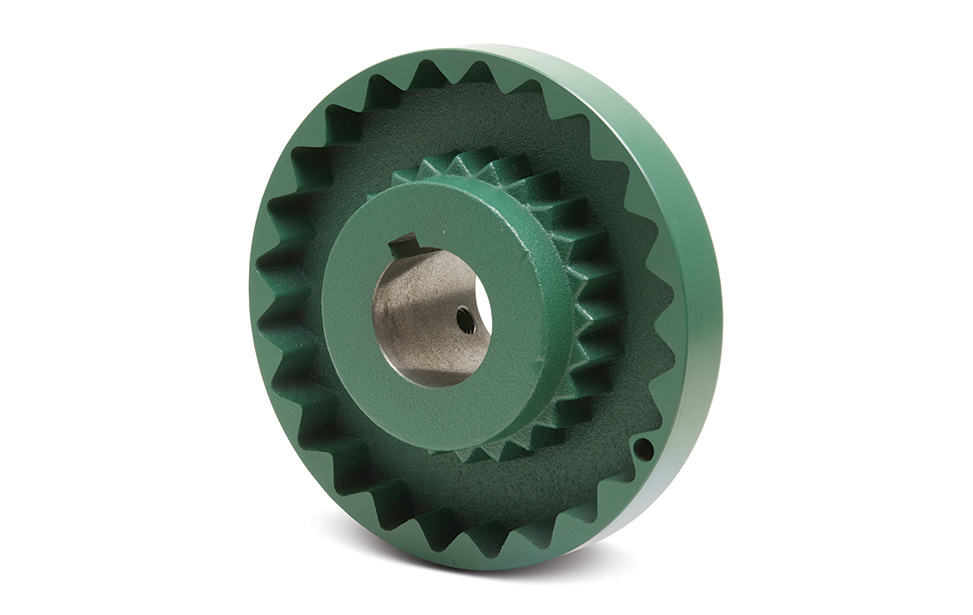

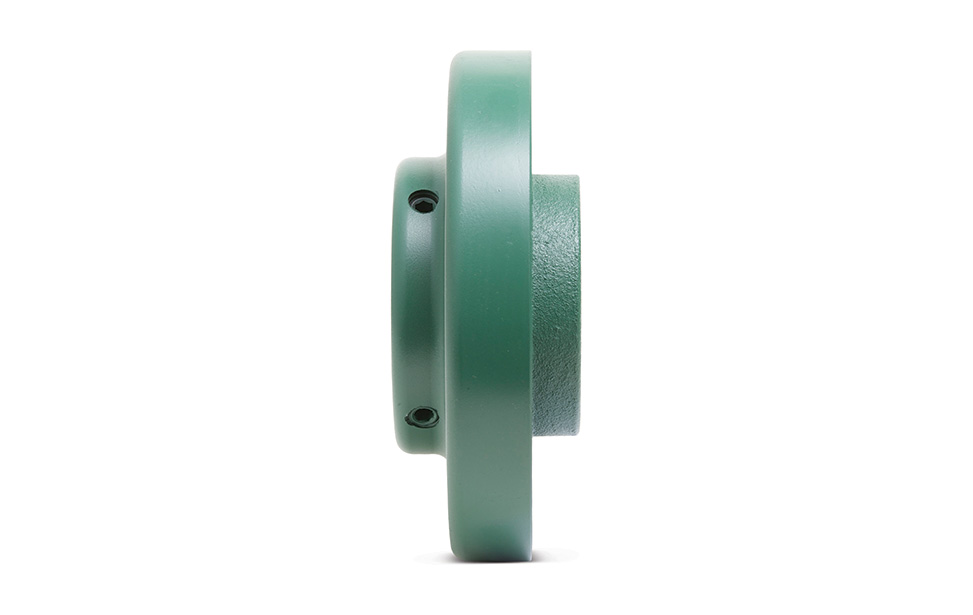

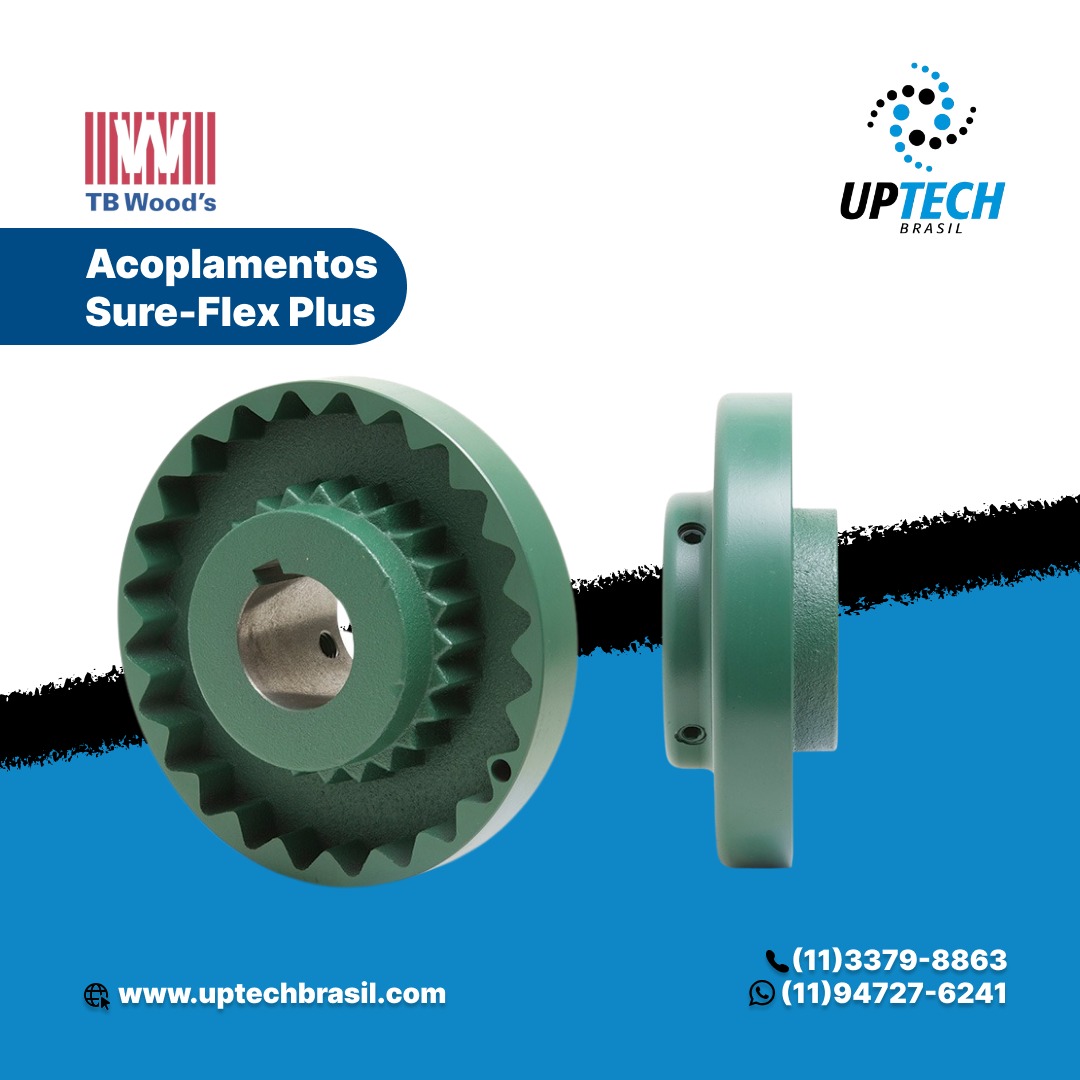

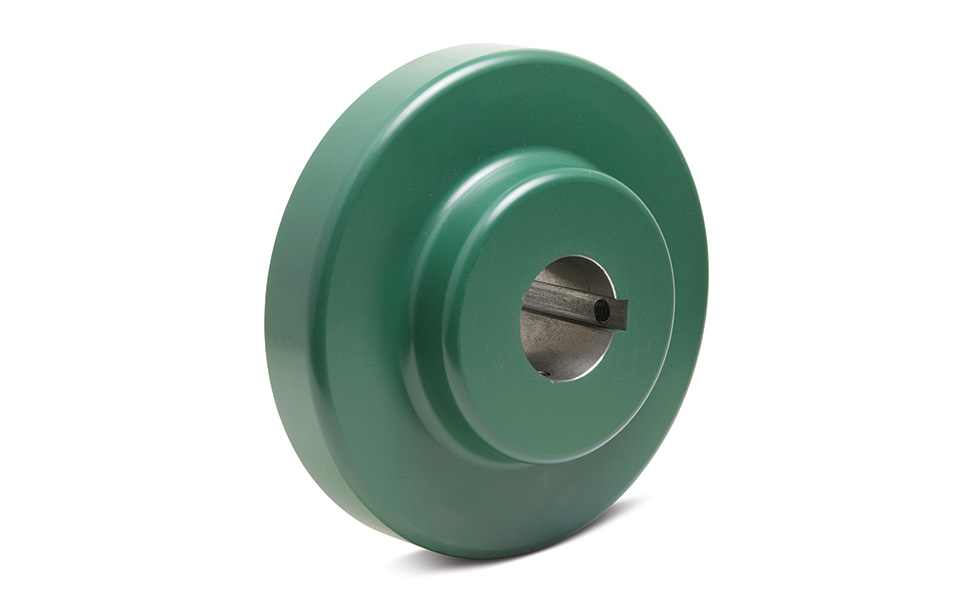

FLANGES DOS ACOPLAMENTOS SURE-FLEX - TIPO S (Tamanhos 6 até 16) -  TYPE S FLANGE
Flange Tipo S (Ferro Fundido) - TYPE S FLANGEFlange Tipo S (Ferro Fundido) - TYPE S FLANGEFlange Tipo S (Ferro Fundido) - TYPE S FLANGE
MEDIDAS6S7S8S9S10S11S12S13S14S16S
MPB6SMPB 5/87SMPB 5/88SMPB 3/49SMPB 7/810SMPB 1.1/811SMPB 1.1/412SMPB 1.1/213SMPB 214SMPB 216SMPB 2.7/8
5/8 (15.875)6S587S58
3/4 (19.050)6S347S348S34
13/16 (20.638)6S1316
7/8 (22.225) 6S787S788S78 9S78
15/16 (23.812) 6S15/167S15/168S15/169S15/16
1 (25.400) 6S17S18S1 9S1
1-1/16 (26.988)6S1167S1168S116 9S116
1-1/8 (28.575) 6S1187S118 8S118 9S118 10S118
1-3/16 (30.162) 6S13167S1316 8S1316
1-1/4 (31.750) 6S1147S114 8S114 9S114 10S114 11S114
1-5/16 (33.338)6S15167S1516 8S1516
1-3/8 (34.925) 6S1387S138 8S138 9S138 10S138 11S138
1-7/16 (36.512)6S17167S1716 8S1716 9S1716 10S1716 11S1716
1-1/2 (38.100)6S1127S112 8S112 9S112 10S112 11S112 12S112
1-9/16 (39.688)8S1916 9S1916 10S1916
1-5/8 (41.275)6S1587S158 8S158 9S158 10S158 11S158 12S158
1-11/16 (42.862)8S11116 9S11116 10S11116
1-3/4 (44.450)6S1348S134 9S134 10S134 11S134 12S134
1-7/8 (47.625)6S1787S178 8S178 9S178 10S178 11S178 12S178
1-15/16 (49.212)8S11516 9S11516 10S11516
2 (50.800)8S2 9S2 10S2 11S2
2-1/16 (52.388)8S2116 9S2116 10S2116 11S2116 12S2116
2-1/8 (53.975)8S218 9S218 10S218 11S218 12S218 13S218
2-3/16 (55.562)9S2316 10S2316
2-1/4 (57.150)9S214 10S214 11S214
2-3/8 (60.325)8S238 9S238 10S238 11S238 12S238 13S238
2-7/16 (61.912)10S2716
2-1/2 (63.500)9S212 10S212
2-5/8 (66.675)10S258 12S258
2-3/4 (69.850)10S234 11S234 12S234
2-7/8 (73.025)9S278 10S278 11S278 12S278 13S278 14S278
3 (76.200)10S3 11S3
3-3/8 (85.725)10S338 11S338 12S338 13S338
3-7/16 (87.312)11S3716 12S3716
3-5/8 (92.075)12S358
3-7/8 (98.425)11S378 12S378 14S378
3-15/16 (100.012)13S31516

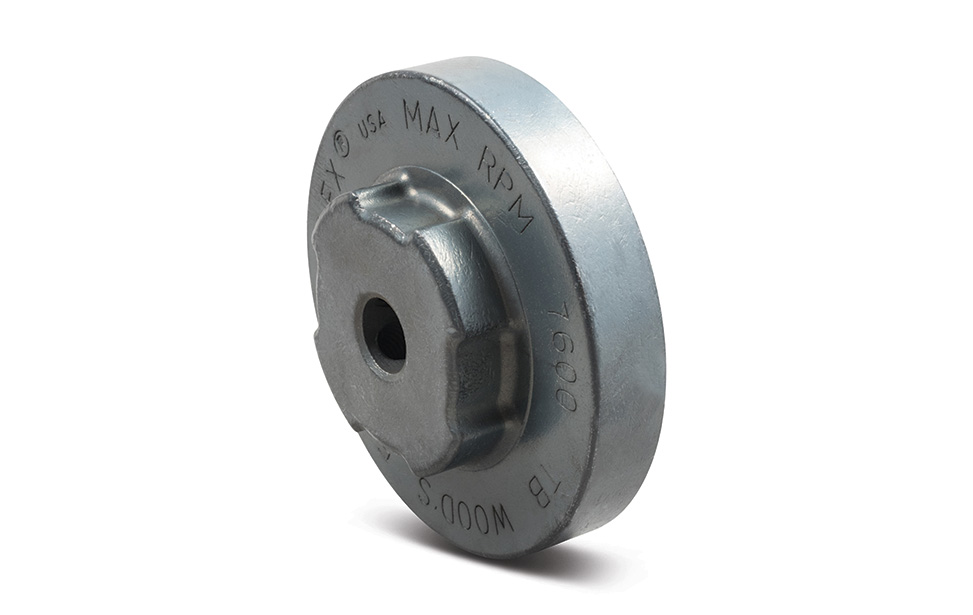

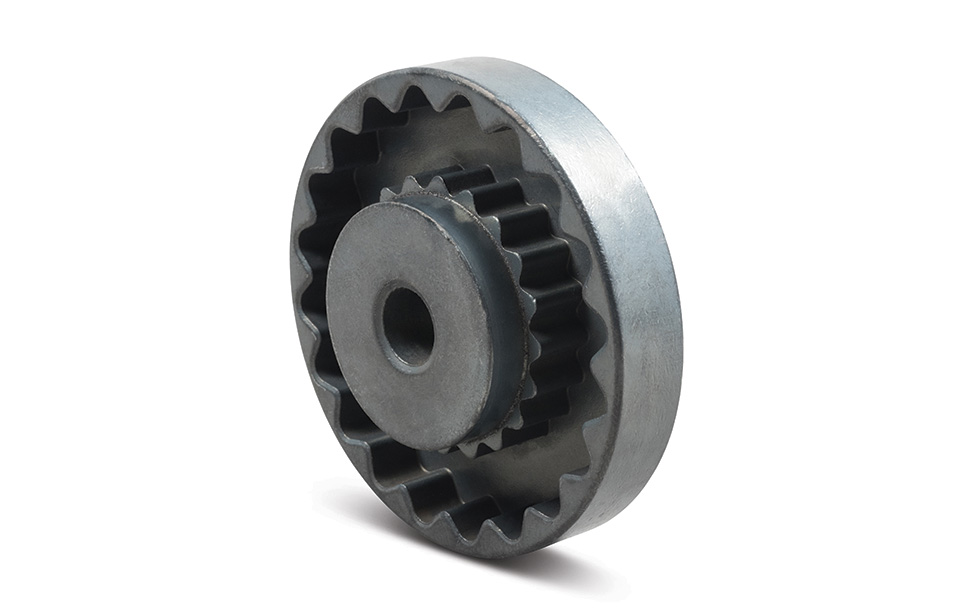

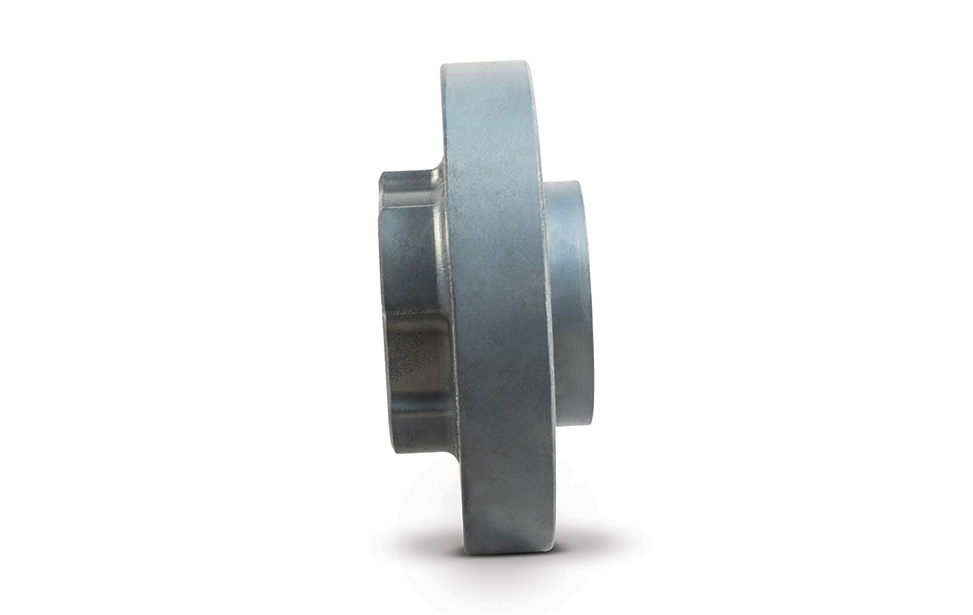

FLANGES DOS ACOPLAMENTOS SURE-FLEX - TIPO S (Apenas tamanho 5) -  TYPE S FLANGE
Flange Tipo S (Aço Carbono Sinterizado) - TYPE S FLANGEFlange Tipo S (Aço Carbono Sinterizado) - TYPE S FLANGEFlange Tipo S (Aço Carbono Sinterizado) - TYPE S FLANGE
MEDIDAS5S
MPB 1/25SMPB
1/2 (12.700) 5S12
5/8 (15.875) 5S58
3/4 (19.050) 5S34
13/16 (20.638) 5S13/16
7/8 (22.225) 5S78
15/16 (23.812) 5S15/16
1 (25.400) 5S1
1-1/16 (26.988)5S116
1-1/8 (28.575)5S118
1-3/16 (30.162)5S1316
1-1/4 (31.750)5S114




MODELOS ESPECIAIS

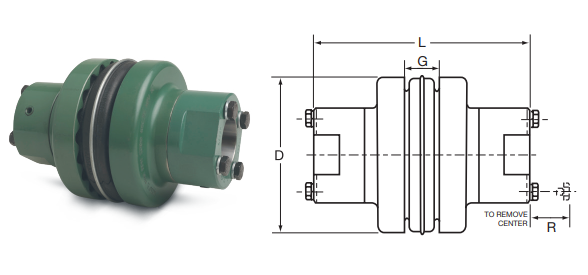

Tipo SC - com ESPAÇADOR

Tipo SC - com ESPAÇADOR

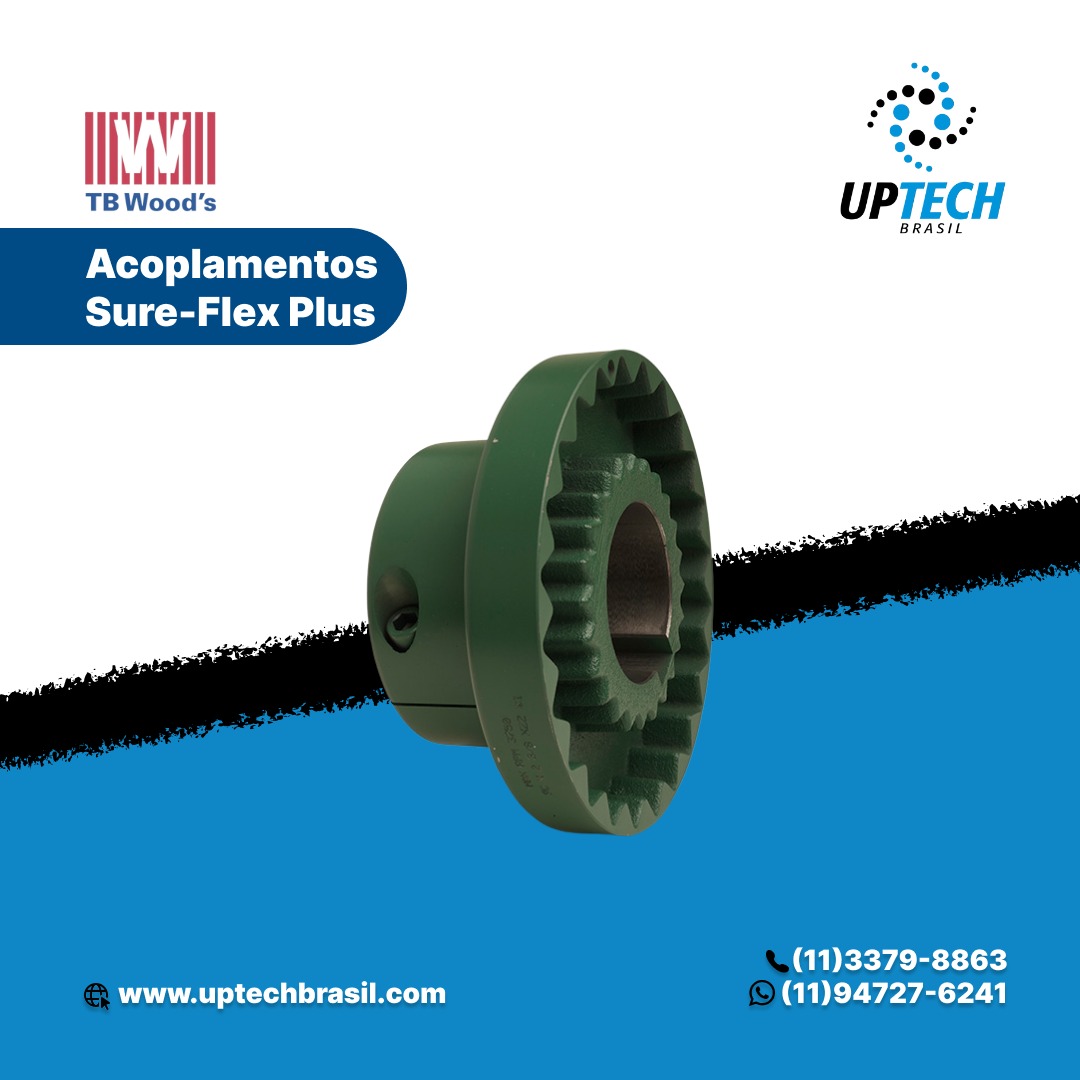

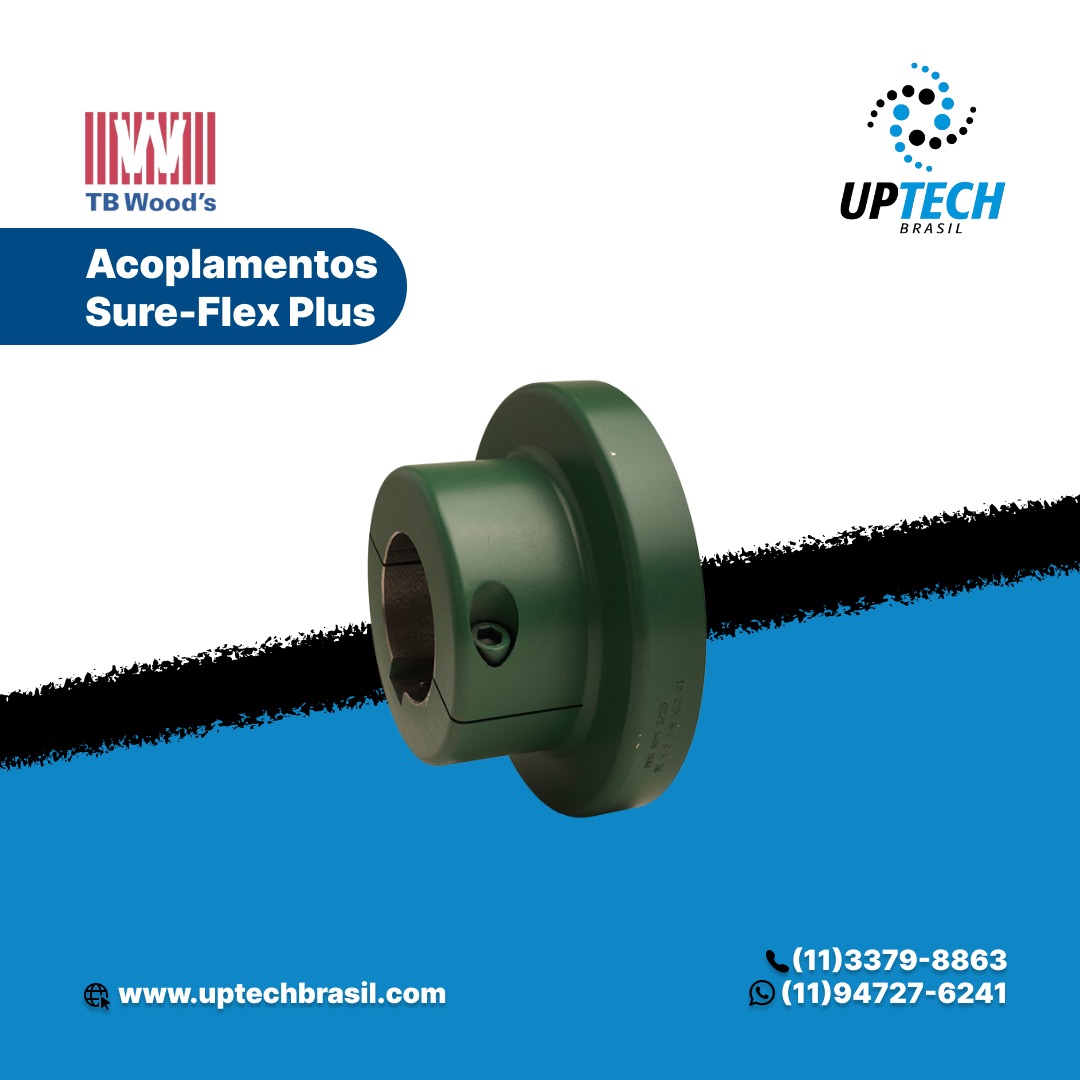

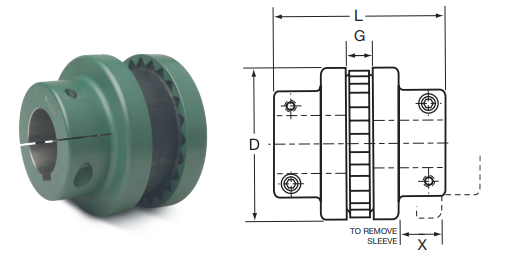

Tipo C - Cubo Grampo

Tipo C - Cubo Grampo

Para maiores informações consulte nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;


Catálogo Acoplamento Sure Flex Plus

Custo-Benefício - Sure-Flex Plus

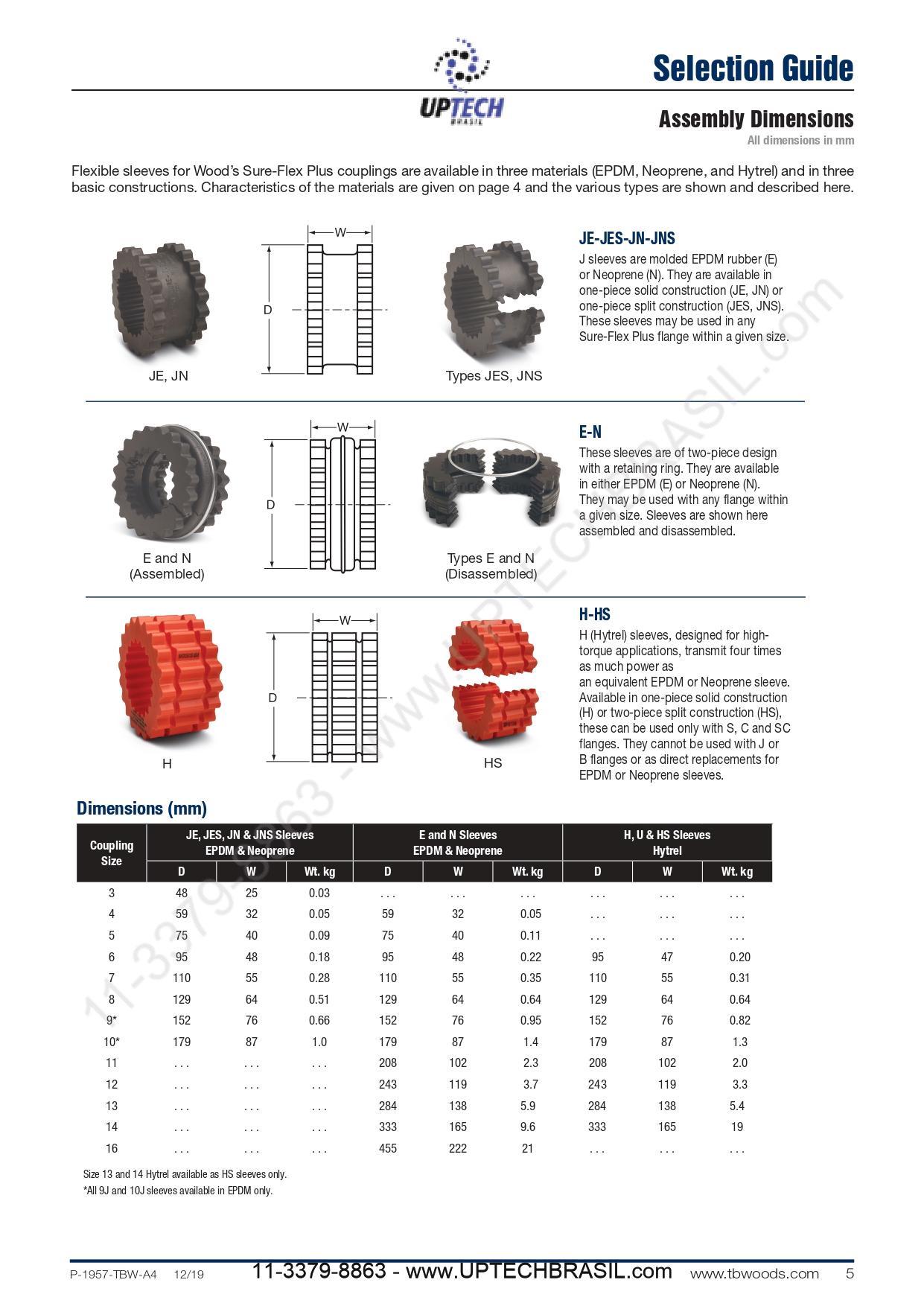

Dimensões do Elemento - Sure-Flex Plus

Baixa vibração da bomba - Acoplamento Sure-Flex-Plus

Relatório de Desempenho - Sure-Flex-Plus
