ACOPLAMENTO - GR

Marca: MADEFLEX

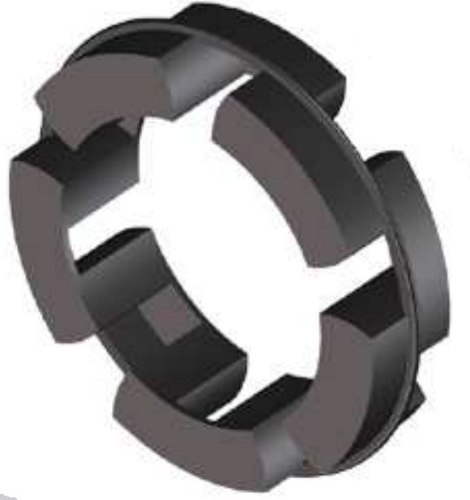

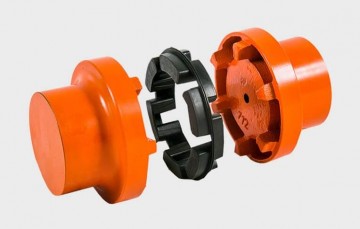

Os Acoplamentos Elásticos de GARRA MADEFLEX GR são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de borracha sintética de elevada resistência a abrasão.

Esta configuração torna apto ao Acoplamento Elástico de GARRA MADEFLEX GR ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.

Estes Acoplamentos Elásticos de GARRA MADEFLEX GR permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C.

Em função de sua forma construtiva simples os Acoplamentos Elásticos de GARRA MADEFLEX GR, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil.

Os Acoplamentos Elásticos de GARRA MADEFLEX GR não necessitam manutenção e nem lubrificação.

Esmalte Epóxi HB Munsell 2,5 YR 6/14 Laranja Segurança

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.

Os Acoplamentos Elásticos de GARRA MADEFLEX GR sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90  com parafusos DIN 916 para fixação axial.

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940 -1, Q 6,3 no mínimo.

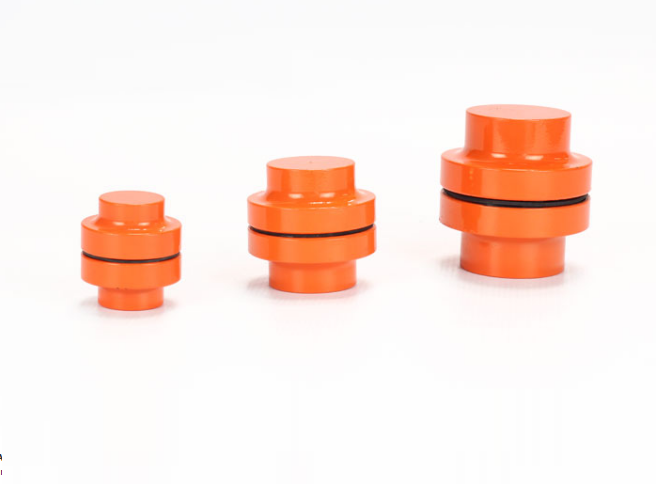

Os Acoplamentos Elásticos de GARRA MADEFLEX GR estão disponíveis nos tamanhos:

  • Acoplamento/Elemento GR 50
  • Acoplamento/Elemento GR 67
  • Acoplamento/Elemento GR 82
  • Acoplamento/Elemento GR 97
  • Acoplamento/Elemento GR 112
  • Acoplamento/Elemento GR 128
  • Acoplamento/Elemento GR 148
  • Acoplamento/Elemento GR 168
  • Acoplamento/Elemento GR 194
  • Acoplamento/Elemento GR 214
  • Acoplamento/Elemento GR 240
  • Acoplamento/Elemento GR 265
  • Acoplamento/Elemento GR 295
  • Acoplamento/Elemento GR 330

Os Acoplamentos Elásticos de GARRA MADEFLEX GR são intercambiáveis com a maioria dos fabricantes do mercado.

Para maiores informações consulte nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
