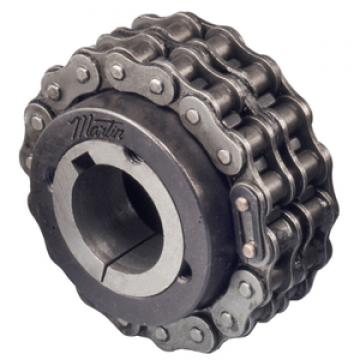

Acoplamento de Corrente com BUCHA TAPER TB MARTIN

Todos os Acoplamentos de Corrente fornecidos pela UPTECH BRASIL, têm dentes endurecidos.

A capacidade de torque dos Acoplamentos de Corrente excede o torque que é transmitido pelos eixos cujo diâmetro esteja dentro da faixa de furos do acoplamento.
Deve-se selecionar o Acoplamento menor que possa ser furado no diâmetro de ambos eixos.

DESCRIÇÃO DO PRODUTO

OUTROS CATÁLOGOS

Acoplamento de Corrente com BUCHA TAPER TB MARTIN

Para operações reversíveis, de impacto, de cargas pulsantes ou qualquer outro tipo de condições de operação severas, selecione o seguinte tamanho superior.

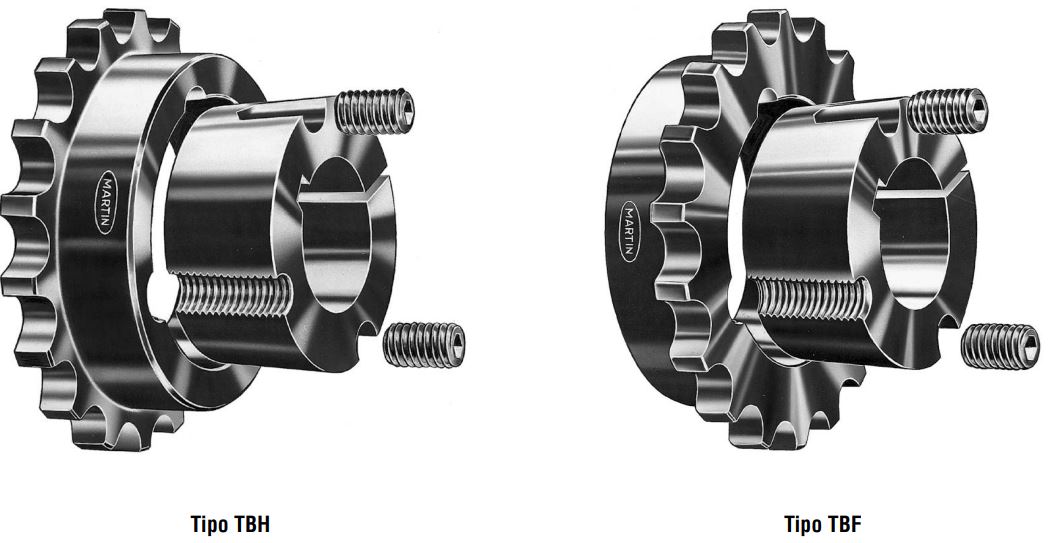

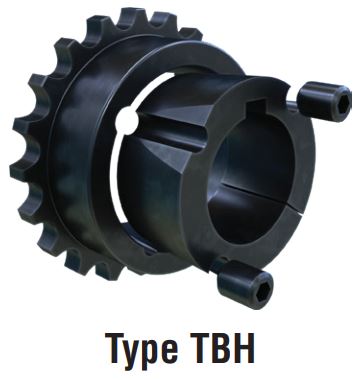

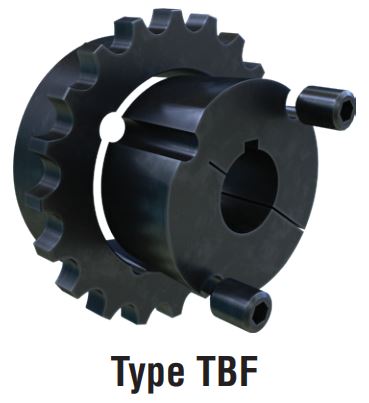

02 MODELOS DE CUBOS – TBH x TBF;

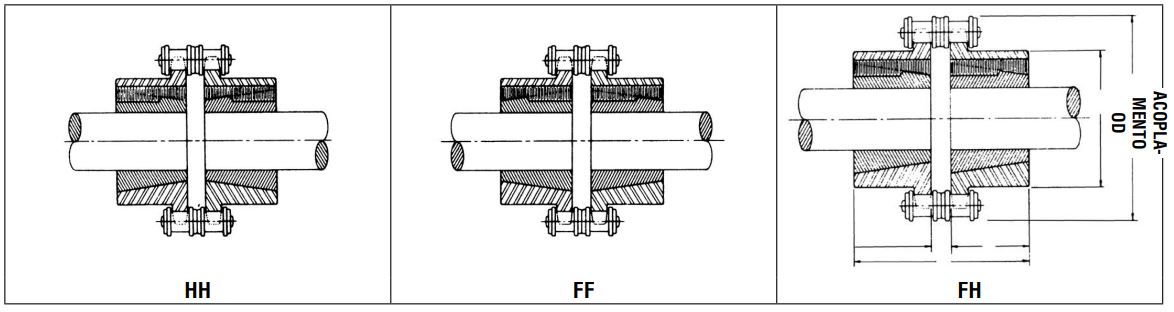

03 POSSIBILIDADES DE MONTAGENS;

Oferece excelentes capacidades de carga;
Usado para aplicações de alto torque;
Diâmetros do eixo: de 12mm à 88mm;
Desalinhamento angular máximo: 2º;
Temperatura – Elemento padrão: -35° a 108° C;
Facilidade de instalação/manutenção: Excelente;

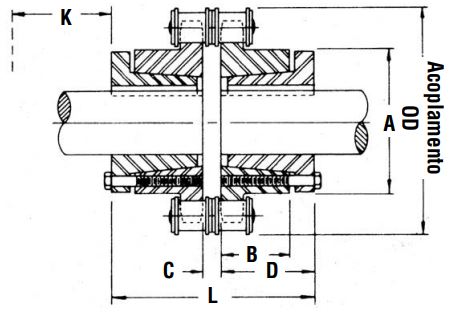

ACOPLAMENTO DE CORRENTE COM BUCHA TIPO TBH – TBF
		BUCHA	FURO
Nº TBH	Nº TBF	UTILIZADA	MÁXIMO		A		B		C		J		K		L		OD
Nº TBH	Nº TBF		POL	mm	POL	mm	POL	mm	POL	mm	POL	mm	POL	mm	POL	mm	POL	mm
4016TBH	4016TBF	1108	1,125	28,58	1,969	50,01	0,875	22,23	0,281	7,14	0,625	15,88	0,750	19,05	2,031	51,59	3,031	76,99
5018TBH	5018TBF	1610	1,625	41,28	2,969	75,41	1	25,40	0,375	9,53	0,813	20,65	1,167	29,64	2,375	60,33	4,188	106,38
6020TBH	6020TBF	2012	2,000	50,80	3,875	98,43	1,250	31,75	0,438	11,13	0,938	23,83	1,375	34,93	2,938	74,63	5,500	139,70
8020TBH	8020TBF	3020	3,00	76,20	5,375	136,53	2	50,80	0,578	14,68	1,188	30,18	2,167	55,04	4,578	116,28	7,297	185,34
10020TBH	10020TBF	3535	3,50	88,90	6,719	170,66	3,500	88,90	0,719	18,26	2	50,80	2,625	66,68	7,719	196,06	9,125	231,78

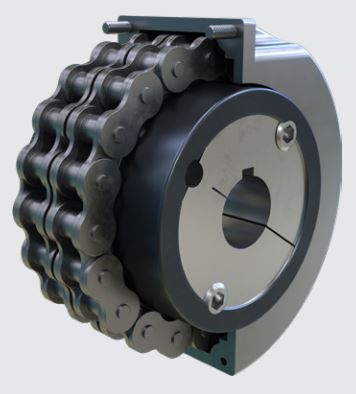

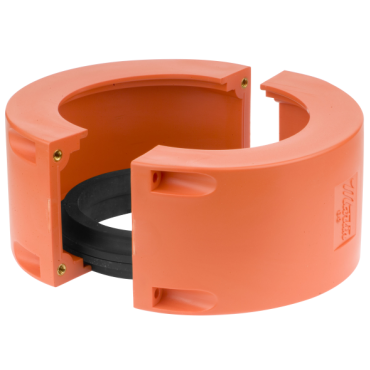

A COBERTURA “TAMPA” – VENDIDA SEPARADAMENTE

A cobertura deve ser usada para garantir uma maior vida útil do acoplamento, especialmente se o acoplamento estiver sendo operado em alta velocidade ou em condições de umidade. Para garantir uma lubrificação adequada, deve-se preencher o espaço entre a cobertura e o acoplamento com graxa para acoplamentos de consistência suave a média.

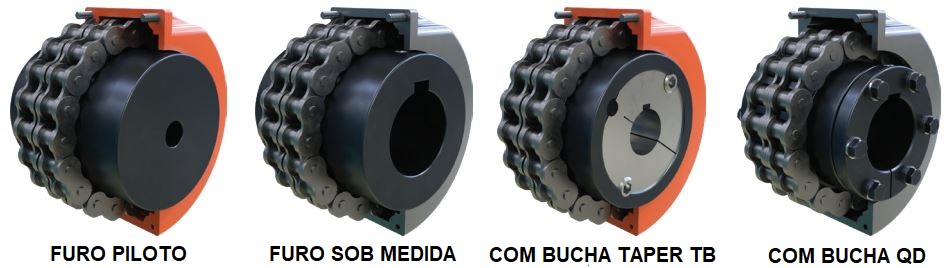

As coberturas para Acoplamentos de Corrente podem ser usadas com os Acoplamentos de Corrente com buchas tipo QD e Taper Furados sob Medida.
As coberturas permitem que a lubrificação seja excelente. Seu uso é recomendado para estender a vida útil do Acoplamento de Corrente.

As coberturas são fabricadas de Alumínio ou Plástico e são bipartidas para facilitar a sua instalação.

Tem selos de óleo de borracha sintética que se ajustam no contato com os cubos do acoplamento, retêm o lubrificante e impedem a entrada de sujeira. As coberturas são fornecidas com vedação de gaxeta entre as duas metades.
