ACOPLAMENTO - MSN

Marca: MADEFLEX

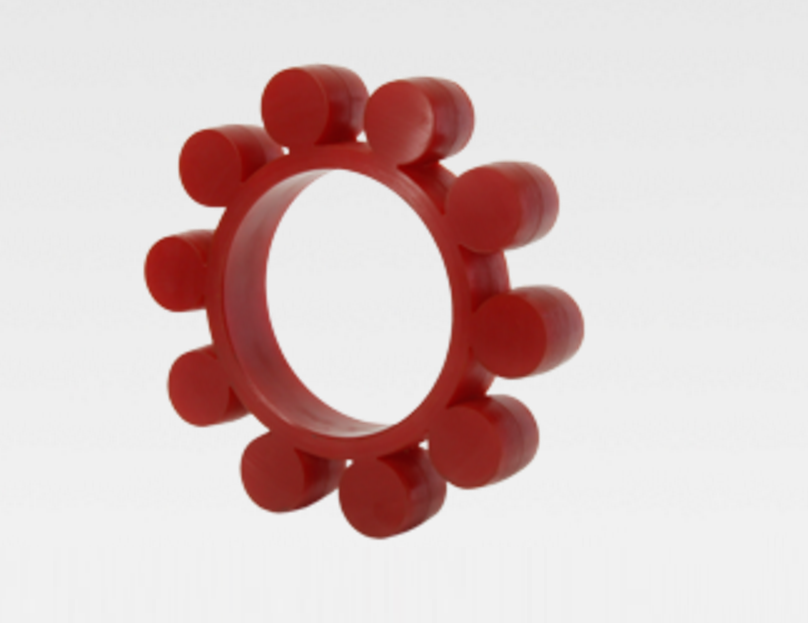

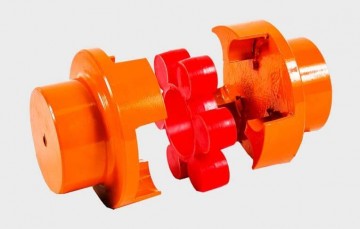

Os acoplamentos MADEFLEX MSN são compostos por dois cubos simétricos de ferro fundido nodular, e um elemento poliuretano alojado entre eles de elevada resistência a abrasão.

Esta configuração torna apto ao acoplamento MADEFLEX MSN ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.

Estes acoplamentos permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de
movimentos. Podem ser usados em temperaturas de –20 a 80C°.

Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil.

Não necessitam manutenção e nem lubrificação.

Esmalte Epóxi HB Munsell 2,5 YR 6/14 Laranja Segurança

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.

Os acoplamentos são fornecidos com o cubo sem furo, sob pedido podem ser fornecidos os furos na configuração desejada pelo cliente ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90° com parafusos DIN 916 para fixação axial.

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940-1, Q 6,3 no mínimo.

Os acoplamentos MADEFLEX MSN estão disponíveis nos tamanhos:

  • Acoplamento/Elemento MSN 50
  • Acoplamento/Elemento MSN 70
  • Acoplamento/Elemento MSN 85
  • Acoplamento/Elemento MSN 100
  • Acoplamento/Elemento MSN 125
  • Acoplamento/Elemento MSN 145
  • Acoplamento/Elemento MSN 170
  • Acoplamento/Elemento MSN 200

Os acoplamentos MADEFLEX MSN são totalmente intercambiáveis com a maioria dos modelos do mercado.


Para maiores informações consulto nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
