MADEFLEX

ACOPLAMENTO - MN

Marca: MADEFLEX

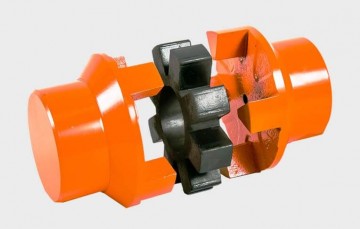

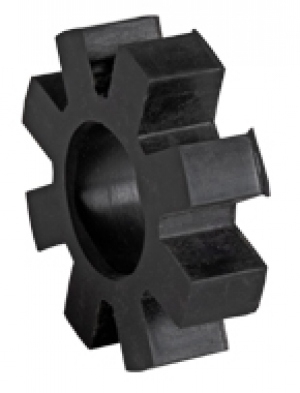

Os acoplamentos MADEFLEX MN são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de borracha sintética de elevada resistência a abrasão.

Esta configuração torna apto ao acoplamento MADEFLEX MN ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.

Estes acoplamentos permitem trabalho em posiçã o horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C.

Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil.

Não necessitam manutenção e nem lubrificação.

Esmalte Epóxi HB Munsell 2,5 YR 6/14 Laranja Segurança

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.

Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90 com parafusos DIN 916 para fixação axial.

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940 -1, Q 6,3 no mínimo.

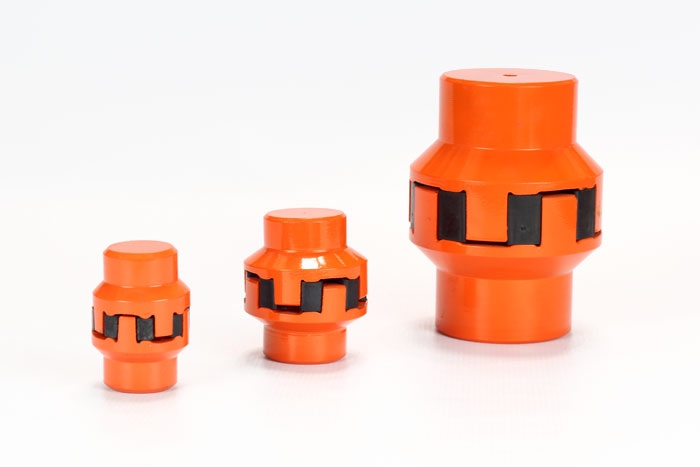

Os acoplamentos MADEFLEX MN estão disponíveis nos tamanhos:

  • Acoplamento/Elemento MN 2
  • Acoplamento/Elemento MN 3
  • Acoplamento/Elemento MN 4
  • Acoplamento/Elemento MN 5
  • Acoplamento/Elemento MN 6

Os acoplamentos MADEFLEX MN são totalmente intercambiáveis com a maioria dos modelos do mercado.


Para maiores informações consulte nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
