ACOPLAMENTO - MD

Marca: MADEFLEX

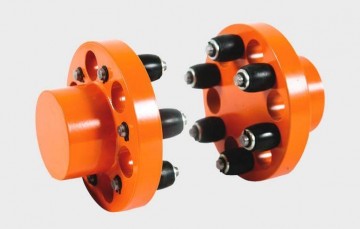

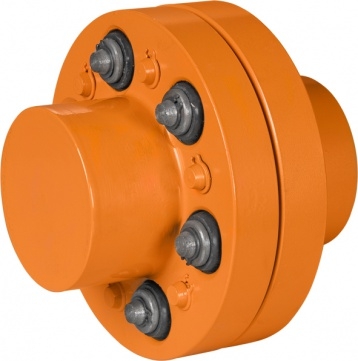

Os acoplamentos de pino MADEFLEX MD são compostos por dois cubos simétricos e totalmente usinados de ferro fundido cinzento, com pinos de aço e sobre os quais, os elementos flexíveis em borracha nitrílica fixados por anéis elásticos tip o DIN 471.

Esta configuração torna apto ao acoplamento MD ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.

Estes acoplamentos permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C, além disto, os elementos flexíveis são a prova de óleo.

Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, a máquina e motor podem ser movidos no sentido axial tornando este trabalho rápido e fácil. Os elementos flexíveis podem ser substituídos sem desmontar o acoplamento.

Não necessitam manutenção e nem lubrificação.

Esmalte Epóxi HB Munsell 2,5 YR 6/14 Laranja Segurança

São compactos, possuem baixo peso, e conseqüentemente um baixo momento de inércia J.

Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90 com parafusos DIN 916 para fixação axial.

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940 -1, Q 6,3 no mínimo.

Os acoplamentos de pino MADEFLEX MD estão disponíveis nos tamanhos:

  • Acoplamento D3,
  • Acoplamento D4,
  • Acoplamento D5,
  • Acoplamento D6,
  • Acoplamento D7,
  • Acoplamento D9,
  • Acoplamento D11,
  • Acoplamento D13,
  • Acoplamento D15,
  • Acoplamento  D17
  • Acoplamento D18 .

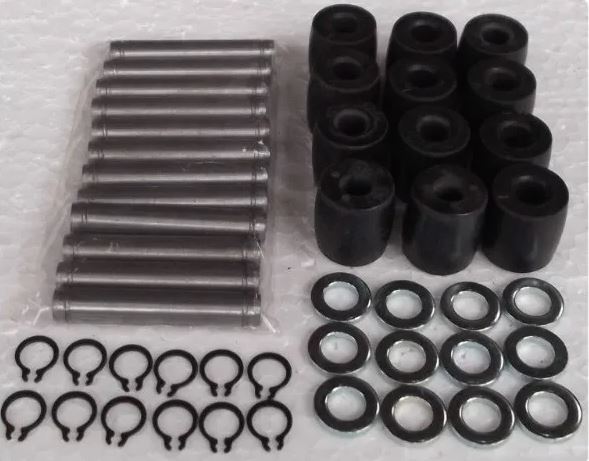

Temos também todos os sobressalentes para acoplamentos de pino;

  • Buchas / Pinos / Arruelas / Anéis Elásticos

Os acoplamentos de pino MADEFLEX MD são totalmente intercambiáveis com os maiores fabricantes do mercado.

Para maiores informações consulte nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
