MADEFLEX

ACOPLAMENTO - CR

Marca: MADEFLEX

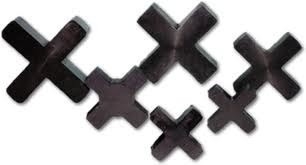

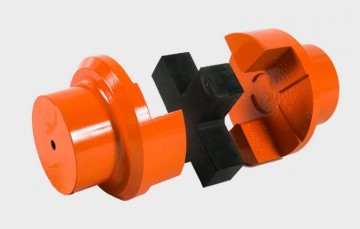

Os acoplamentos elástico MADEFLEX CR são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de borracha sintética de elevada resistência a abrasão.

Esta configuração torna apto ao acoplamento elástico MADEFLEX CR ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.

O acoplamento elástico MADEFLEX CR permite o trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos.

Podem ser usados em temperaturas de –20 a 80C.

Em função de sua forma construtiva simples os acoplamentos MADEFLEX CR, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil.

Não necessitam manutenção e nem lubrificação.

Pintura Esmalte Epóxi HB Munsell 2,5 YR 6/14 Laranja Segurança

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.

Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90 com parafusos DIN 916 para fixação axial.

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940 -1, Q 6,3 no mínimo.

Os acoplamentos elástico MADEFLEX CR estão disponíveis nos tamanhos:

  • Acoplamento/Elemento CR 01
  • Acoplamento/Elemento CR 02
  • Acoplamento/Elemento CR 03
  • Acoplamento/Elemento CR 04
  • Acoplamento/Elemento CR 05
  • Acoplamento/Elemento CR 06



Para maiores informações consulte nosso departamento técnico.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
