ACOPLAMENTOS ESPECIAIS

PAGUFLEX®

Marca: ACOPLAMENTOS ESPECIAIS

Propriedades :

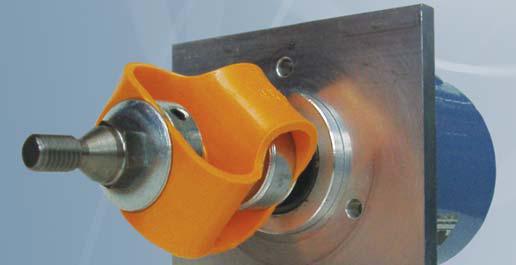

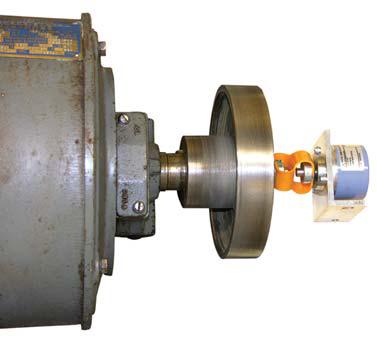

ACOPLAMENTO PARA ENCODER - PAGU-FLEX
( Double Loop Flexible Coupling )

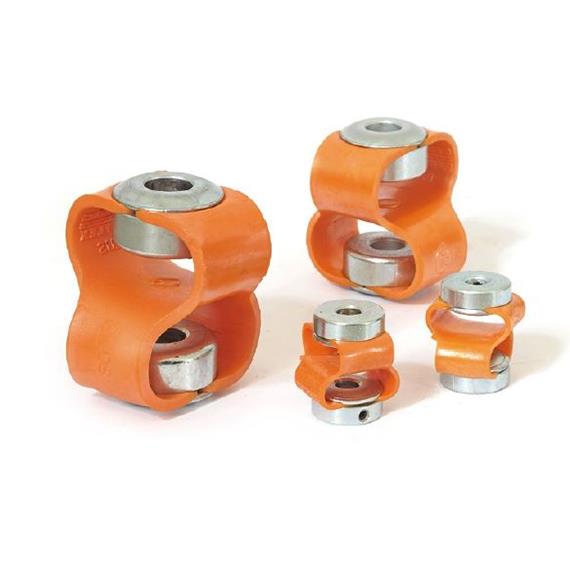

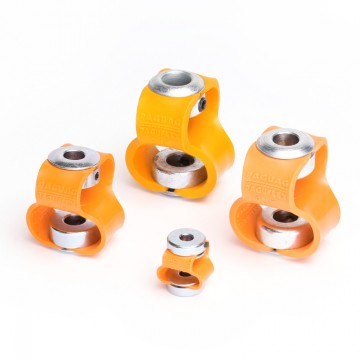

Estoque disponível em 04 combinações, salvo venda prévia;


SIZE10 - GFP10 - 06/06mm ( ABP DKPS 2928 06/06 )
SIZE20 - GFP20 - 10/10mm ( ABP DKPS 4848 10/10 )
SIZE30 - GFP30 - 12/12mm ( ABP DKPS 5658 12/12 )
SIZE40 - GFP40 - 14/14mm ( ABP DKPS 5658 14/14 )

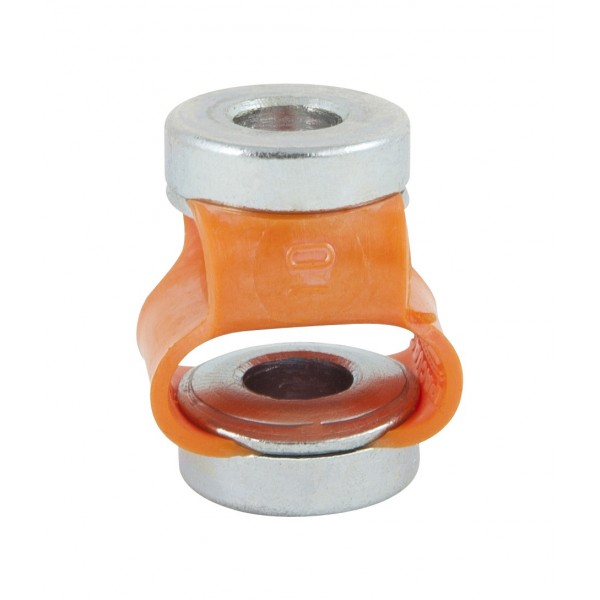

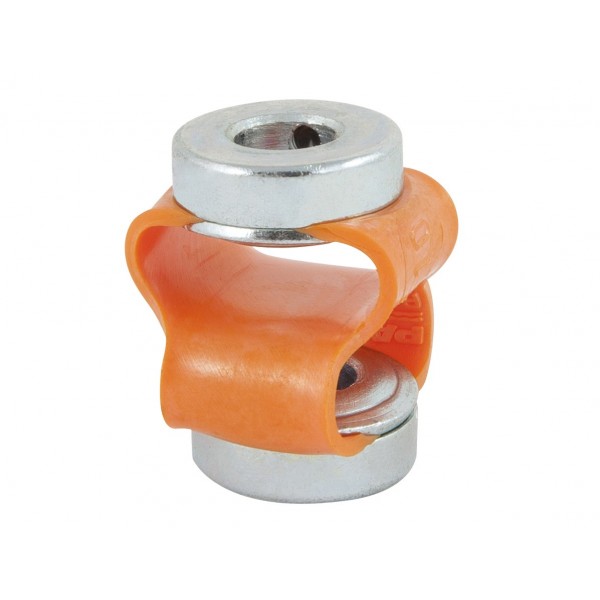

  • Acoplamentos PAGUFLEX

O elemento de compensação termoplástica em forma de alça dupla do acoplamento feito em HYTREL®um termoplástico Ether Ester Elastomer (TEEE) da DuPont.

Devido à força de dobra reversa do material flexível e à modelagem semelhante ao cardan do transmissor de potência, este desenvolvimento é a solução técnica engenhosa para problemas de deslocamento do eixo na engenharia de energia motriz e em técnicas de medição e controle.

Recomendações :

Os nossos produtos provêm do design de encapsuladores de eixos, mecanismos de contagem, taco geradores, válvulas servo, mesas elevatórias, propulsores de alimentação, bombas, compressores e ventiladores, equipamentos de cozinha, sistemas de escritório, máquinas de empacotamento, elevadores, sensores do torque, máquinas têxteis e para inúmeras aplicações no automóvel e indústrias de aeronaves;

O acoplamento funciona sem atrito, baixo desgaste é silencioso, sem efeitos perturbadores (ou seja, sem sons perturbados pela estrutura).

Assim, em mudanças de direção ou rotação e durante flutuações de torque com inversão de direção de carga, o PAGUFLEX possibilita a transmissão de energia livre de jogo e livre de choque, juntamente com amortecimento de vibração e isolamento de som efetivos.

Em aplicações técnicas mais importantes, o material HYTREL® foi substituído com sucesso não apenas por termoplásticos estabelecidos, mas também por elastômeros. Combina idealmente as vantagens de ambos os materiais e, portanto, é a inovação para acoplamentos de eixo flexíveis.

Permite a abertura de novas áreas de aplicação em temperaturas extremamente baixas e altas. Também em associação com a mídia em que, devido à sua sensibilidade, os elementos elásticos se mostraram de "uso limitado". Outras aplicações são aquelas em que até agora a força de acendimento reverso do material estabeleceu limites estreitos em relação ao carregamento mecânico da fadiga. Nestes, PAGUFLEX® PLUS é agora a solução.

A alta flexibilidade do elemento de acoplamento termoplástico efetivamente alivia a carga dos rolamentos do eixo de motores e máquinas mesmo em circunstâncias de grandes erros de alinhamento radiais e angulares. Com a ajuda de PAGUFLEX® PLUS, os rolamentos funcionam mais silenciosos, aquecem menos e conseguem maior durabilidade, prolongando assim a vida útil.

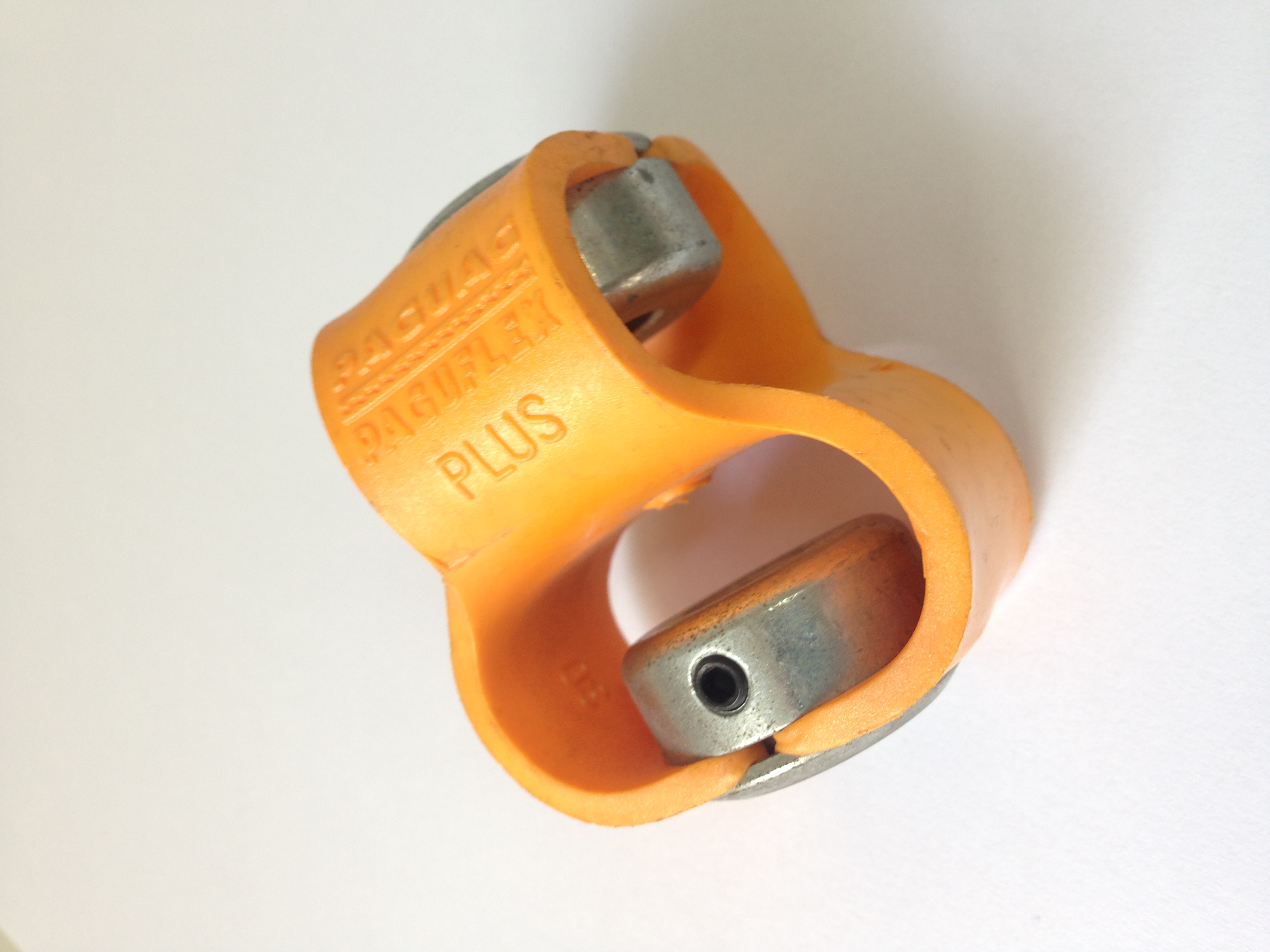

PAGU-FLEX ® PLUS - Outros pontos :

  • - rigidez torsional elevada com melhoramento ideal e flexibilidade de tração ou impulso;
  • - princípio construtivo simples;
  • - design peça única - sem vibrações de jogo, fricção, desgaste e estrutura;
  • - encaixe simples, sem usinagem adicional dos diâmetros do eixo;
  • - volume de montagem mínimo, radial e axial;
  • - valores de erro de deslocamento admissíveis extremamente altos:
  • - angular aprox. Ø ± 15 °, radial aprox. Ø ± 3 mm e axial aprox. 10 a 20 mm
  • - o acoplamento pode ser usado como junta universal para ângulos de flexão grandes ou inerentes do eixo;
  • - elemento elástico feito de HYTREL® (Therastomastic Ether Ester Elastomer, TEEE)
  • - Alta confiabilidade operacional na faixa de temperatura entre -40 ° C e +100 ° C;
  • - resistência química excepcional a ácidos, álcalis, solventes, óleos, gases, ozônio;
  • - alta resistência, alta flexibilidade, resistente à abrasão e força de flexão reversa;
  • - amortecimento de vibração e choque;
  • - alivia os rolamentos do eixo do motor / máquina das forças laterais e axiais;
  • - protuberâncias de aço com superfície galvanizada protegida contra corrosão ou opcionalmente disponíveis em projetos especiais;
  • - os acoplamentos podem ser usados ​​como elemento de segurança: corte do corpo elástico como resultado da sobrecarga = limitação de danos;

Para maiores informações entre em contato com nosso departamento comercial.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
